上海市经济作物水肥一体化生产示范园

2016-05-26
详细说明

项目简介:

20155月,上海农业机械研究所在盛亮70亩水蜜桃基地投入了一批智能农业灌溉设备,该项目采用了我们公司的智能灌溉控制系统。其中GG-002-3G主机1个,41传感器田间无线分机11个,MSV-2田间无线分机 10个,流量计控制器1个。每一个4阀控制器用了其中的三个阀和一个湿度传感器。在三个阀中有两个阀是用于地喷,并配有对应的两个传感器周期性检测所属灌溉区域的土壤湿度值,而第三个电磁阀用则用于上喷,采用的定时控制模式。每个电磁阀相对独立,互不干扰,在主机上以独立灌溉区域显示。在主机上,可对所有灌溉区域进行控制和设定。在10灌溉区安装了一个流量计控制器,并连接了一个压力计,实时检测水管压力。

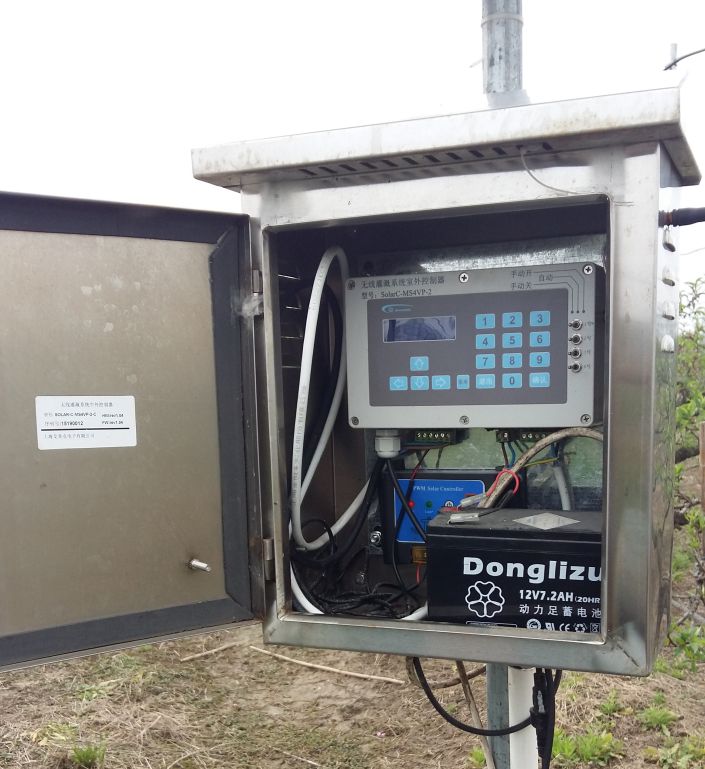

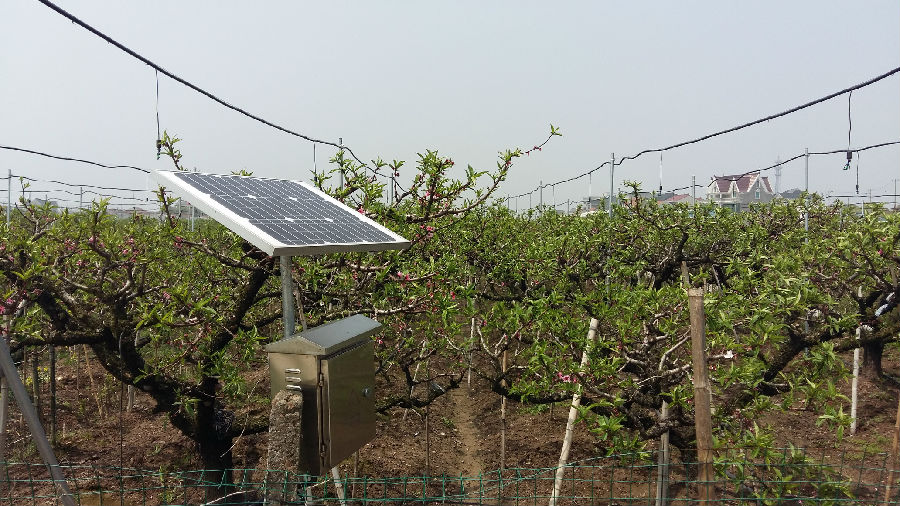

该项目中所有的田间控制器均采用太阳能供电,分机与主机通过无线通讯方式建立联系。

ANC灌溉系统简介:

GG-002-3G灌溉系统是由一个控制主机以及最多60个无线灌溉区组成,每个灌溉区最多可以注册4个电磁阀和4个水分传感器。主机通过发送指令, 命令所有室外控制设备。从而完成主机对湿度、温度、流量、压力等现场数据的采集和对现场区域阀、主阀、泵的自动化控制。

系统支持土壤湿度控制和定时控制两种控制模式:

1,土壤湿度控制模式:用户可根据经验设定土壤湿度的上限值和下限值作为开/关阀的依据,设定好之后,主机会周期性采集现场的土壤湿度值并和设定的上下限值比较,当某一灌溉区的土壤湿度低于下限值,主机就会命令该区的电磁阀开阀浇水,待浇到土壤湿度高于上限值,主机就会命令该区域的电磁阀关闭,结束浇水。

2,定时控制模式:用户可根据需要为每个灌溉区设定浇水时间段,设定好之后,主机会时时拿当前的系统时间和各定时区域所设定的浇水时间段比较,如果在设定浇水时间段内,则会命令该区域电磁阀开阀浇水。

用户也可通过USB线将主机和PC连接,并安装ANC的控制软件,实现PC平台上的操控和显示;让主机通过3G连接ANC服务器,用户通过浏览器身份识别后登陆,实现任意时间和地点显示操控系统。

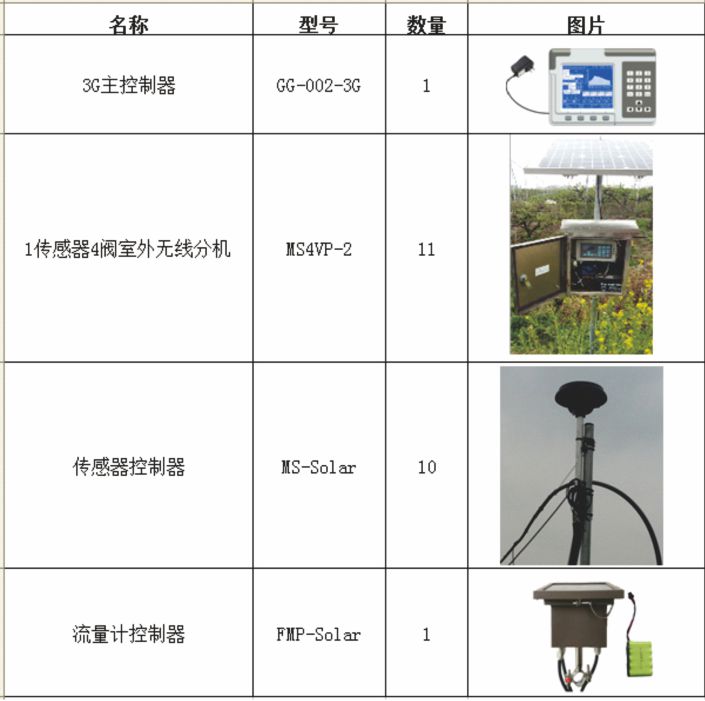

工程投入产品清单:

区域分布图:

区域细化图:

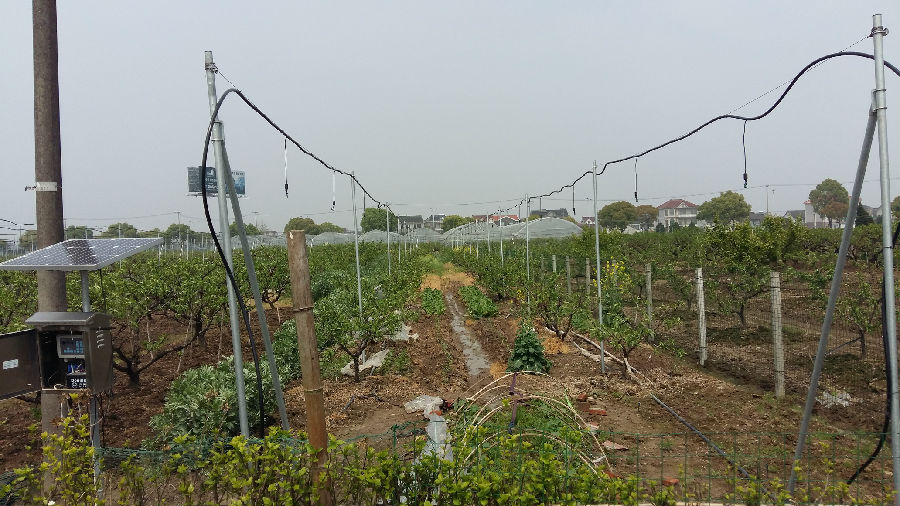

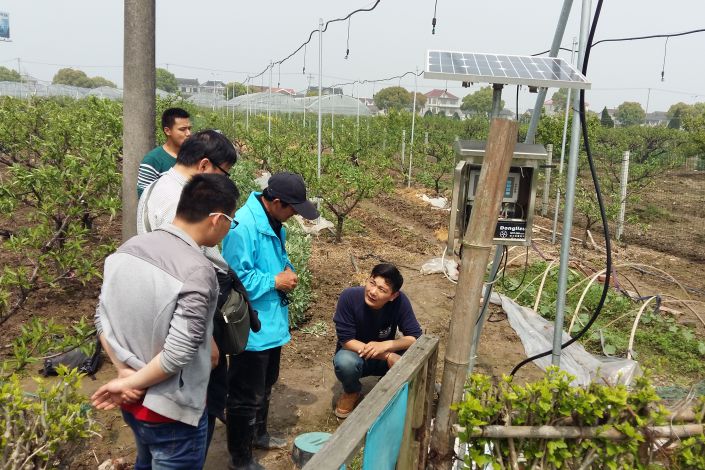

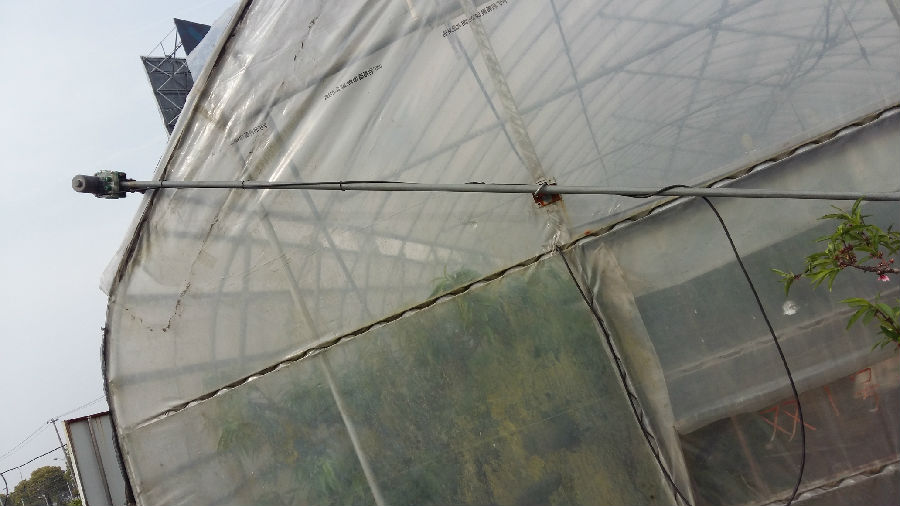

现场施工图:
