土壤湿度控制的无线群控灌溉系统的多阀室外控制器

2015-09-11
  • 型号:MS4V系列
  • 推荐应用:适用于大面积同一种如玉米田,果园和园区绿化的灌溉;及小麦,蔬菜等矮株农作物灌溉。
  • 发货重量:7KG
产品介绍

产品特点:
1.由镍氢电池组供电,太阳能充电。
2.仅需一键设置干/湿门限,非常容易使用。
3.可一键手动开/关阀,以便现场操作和维护。
4.每一个阀的后面都可安装一个压力开关,当开/关阀异常的时候,主机会报警
5.主机与所有的室外控制器之间采用无线通讯。室外控制器可以自动中继,所组成的无线网络与主机的最远无线通讯距离可以达到2000米。
6.土壤湿度传感器用于检测土壤的湿度和温度,并可随意埋置于不同的土壤深度,以适应不同作物的灌溉需求。
7.显示通讯状况空气温度,电池信息。缺电后会自动先关阀,关机,等待充电。自带太阳能充电电路,待电池电量充电到工作电压后自动恢复工作。
8该控制器可以在阴雨天持续工作近一个月。

可以连接1个湿度传感器,控制4 个1”到3”电磁阀,并配对4个压力开关用于检测阀是否正常开关,根据水压可设置4个阀同时灌溉或是在没有足够的水压下轮流灌溉。由12V/2300mAh镍氢(可充电)电池组供电,太阳能充电。

适用于艾美克智能灌溉系统GG-002-WiFi/3G/PC


型号图片标准包装描述

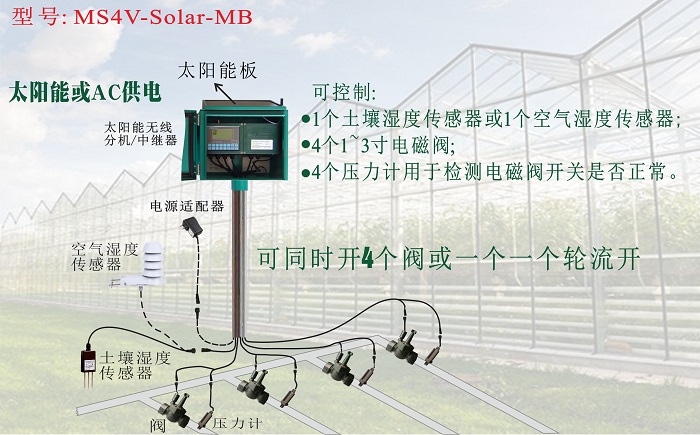

MS4V-2-Solar-MB

水分传感器(1);

喷塑铁箱太阳能控制器(1)

1英寸塑料电磁阀(1);

915MHZ天线(1)

抱箍导槽(1)

铁箱版太阳能无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲阀和 一个压力计/开关,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-Solar-VB

水分传感器(1);

塑料阀箱(1)

太阳能板(1);

1英寸塑料电磁阀(1);

915MHZ天线(1)

阀箱版太阳能无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲电磁阀和 一个压力计/开关,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-Solar

水分传感器(1);

控制器(1);

1英寸塑料电磁阀(1);

太阳能板(1);

915MHZ天线(1)

太阳能无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲阀和 一个压力计/开关,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-AC

水分传感器(1);

控制器(1);

1英寸塑料电磁阀(1);

915MHZ天线(1);

12V/2A电源适配器(1)

无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲电磁阀和 一个压力计/开关,AC供电,配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-Bat

水分传感器(1);

控制器(1);

1英寸塑料电磁阀(1);

915MHZ天线(1)

无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲电磁阀和 一个压力计/开关,碱性电池供电,使用4节1号碱性电池供电(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-Bat-VB

水分传感器(1);

塑料阀箱(1);

控制器(1);

1英寸塑料电磁阀(1);

915MHZ天线(1)

阀箱版无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲阀和 一个压力计/开关,碱性电池供电,使用4节1号碱性电池供电(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。

案例展示:

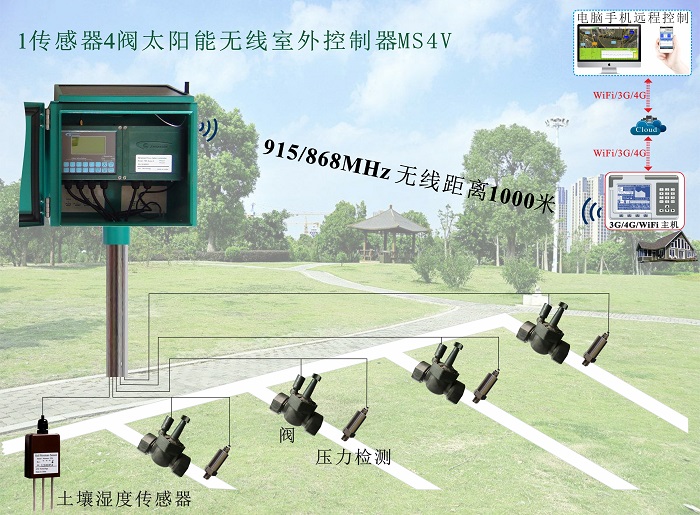

案例一:


案例二:

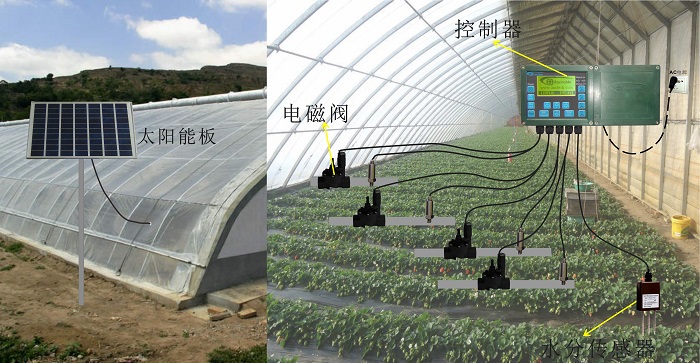

1.将控制器固定到温室内壁或支架上,如果温室内有AC电源,可采用AC供电;若温室内无AC电源且温室外阳光充裕,也可将太阳能板固定到温室外,采用太阳能供电。
2.支持4个阀(可选1~3寸)同时打开灌溉;如果水压不够,4个阀可轮流灌溉。当土壤湿度达到设定干门限时,1号阀会首先开阀灌溉同时记下灌溉时长,然后其他阀根据1号阀的灌溉时长轮流灌溉。
3.MS4V-Solar /AC非常适用于大面积种植同一种植物的温室使用。

案例三:
1.将电磁阀放在阀箱内, 阀箱埋到地下,采用干电池供电,美观实用;或通过太阳能板供电,将太阳能板固定在阳光充裕的高处即可。单层无线距离大约200米(使用太阳能板与天线外置,可达500米),网络中继后可达到800米(2000米)。
2.支持4个阀(可选1~3寸)同时打开灌溉;如果水压不够,4个阀可轮流灌溉。当土壤湿度达到设定干门限时,1号阀会首先开阀灌溉同时记下灌溉时长,然后其他阀根据1号阀的灌溉时长轮流灌溉。
3.阀箱款MS4V非常适用于大面积园林绿化或高尔夫球场等公共场所使用。

案例四:
1.用不锈钢空心杆(或其他固定方式)将控制器固定到田地中。其高度能很好接收太阳光和方便操作即可,不建议控制器架设太高。
2.支持4个阀(可选1~3寸)同时打开灌溉;如果水压不够,4个阀可轮流灌溉。当土壤湿度达到设定干门限时,1号阀会首先开阀灌溉同时记下灌溉时长,然后其他阀根据1号阀的灌溉时长轮流灌溉。
3.MS4V-Solar-MB非常适用于大面积同一种矮株植物或庄稼灌溉使用。

案例五:
1.将控制器固定到室内的墙壁或其他支架上,用户可根据需要选择AC或干电池供电。
2.支持4个阀(可选1~3寸)同时打开灌溉;如果水压不够,4个阀可轮流灌溉。当土壤湿度达到设定干门限时,1号阀会首先开阀灌溉同时记下灌溉时长,然后其他阀根据1号阀的灌溉时长轮流灌溉。
3.MS4V-AC/Bat非常适用于大面积同种植物的室内绿化使用。

电磁阀延长线建议长度20米内。
压力开关延长线建议长度50米内。

配件选择:

型号
描述
价格

Mvalve-01

DC脉冲塑料电磁阀】1"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3h  塑料阀体 工作介质:水  G螺纹

¥93.60


Mvalve-05

【DC脉冲塑料电磁阀】1.5"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3/h  塑料阀体 工作介质:水  G螺纹¥199.49

Mvalve-06


【DC脉冲塑料电磁阀】2"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3/h  塑料阀体 工作介质:水  G螺纹
¥238.10

Mvalve-07


【DC脉冲塑料电磁阀】3"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3/h  塑料阀体 工作介质:水  G螺纹¥495.50

Mvalve-08

【DC脉冲塑料电磁阀】4"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3/h  塑料阀体 工作介质:水  法兰接口¥849.42

Mvalve-09


【DC脉冲塑料电磁阀-亨特】1"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.06m3/h~68.1m3/h  塑料阀体 工作介质:水  BPS/NPT螺纹
¥308.88

Mvalve-10


【DC脉冲塑料电磁阀-亨特】1.5"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.14~1.5Mpa 50~100ms脉冲 流量范围:0.06m3/h~68.1m3/h  塑料阀体 工作介质:水  BPS/NPT螺纹
¥700.13

Mvalve-11

【DC脉冲塑料电磁阀-亨特】2"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.14~1.5Mpa 50~100ms脉冲 流量范围:0.06m3/h~68.1m3/h  塑料阀体 工作介质:水  BPS/NPT螺纹¥787.64

Mvalve-12


【DC脉冲塑料电磁阀-亨特】3"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.14~1.5Mpa 50~100ms脉冲 流量范围:0.06m3/h~68.1m3/h  塑料阀体 工作介质:水  BPS/NPT螺纹
¥2574.00
GG-PM-WY-50 1/8"

【1/8"压力计】GG-PM-WY-50 1/8" G螺纹

¥463.32

GG-PM-WY-50 1/4"

【1/4"压力计】GG-PM-WY-50 1/4" G螺纹

¥463.32

Msensor-02
【土壤湿度传感器】
¥730
Spanel-03
【太阳能板】尺寸:25.5cm*16.6cm*2cm;电压:17.4V/3.8W¥167.31
Adapter-02

【电源适配器】100V-240V/12V 2A AC电源适配器,线长1.5米
¥28.31
Vcabel-3.7m

【电磁阀连接线】3.7米电磁阀连接线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)¥9.68
VcabelB-5m

电磁阀延长线】5米电磁阀延长线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)¥15.73
VcabelB-10m
电磁阀延长线10米电磁阀延长线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)¥27.35
VcabelB-20m
电磁阀延长线20米电磁阀延长线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)
¥50.59
VcabelB-30m
电磁阀延长线30米电磁阀延长线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)¥73.83
Scable-1-5m

5米土壤湿度传感器延长线】

线:3芯/外径5.0PVC


¥17.40
Scable-1-10m

10米土壤湿度传感器延长线】

线:3芯/外径5.0PVC

¥30.68
Scable-1-20m

20米土壤湿度传感器延长线】

线:3芯/外径5.0PVC

¥57.25
Scable-1-30m

30米土壤湿度传感器延长线】

线:3芯/外径5.0PVC

¥83.82
Scable-1-50m

50米土壤湿度传感器延长线】

线:3芯/外径5.0PVC

¥136.96
Ccable

【GSM屏蔽延长线】线长:3米,两头带接头。

¥27.03

Antenna-04

【915MHz天线】

频率:915MHZ; 带宽:100MHz; 增益:2.5dBi; 工作温度:-40~60°C;

¥10.03
