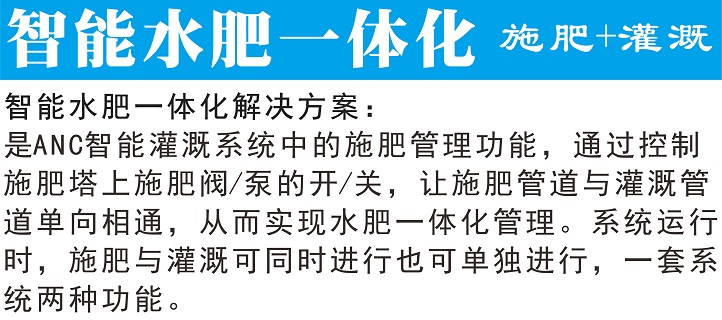

水肥一体化方案介绍:

      智慧农业.智慧园林水肥一体化解决方案,是通过ANC智能灌溉系统的施肥功能配合施肥机/施肥塔共同组成的,施肥灌溉一体化工作。系统运行时,施肥与灌溉可同时进行也可分别单独进行,实现了一套系统一条管路两种功能的结合,使用户的使用更加方便,一键设置,自动施肥,实现水肥一体化管理。非常适用于大型农田或园林灌溉施肥使用。

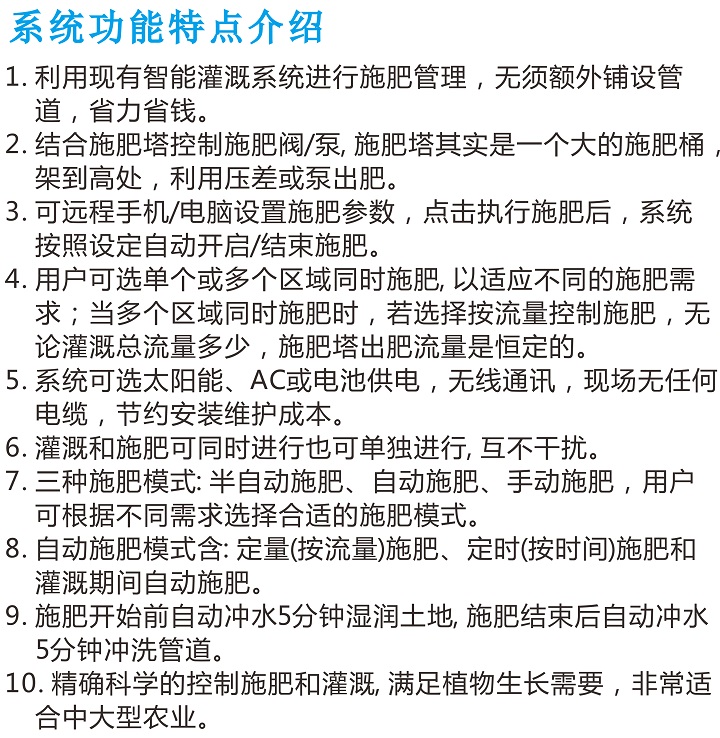

功能描述:

1. 利用现有的智能灌溉系统管理施肥,无须额外布置管道,省心省力。

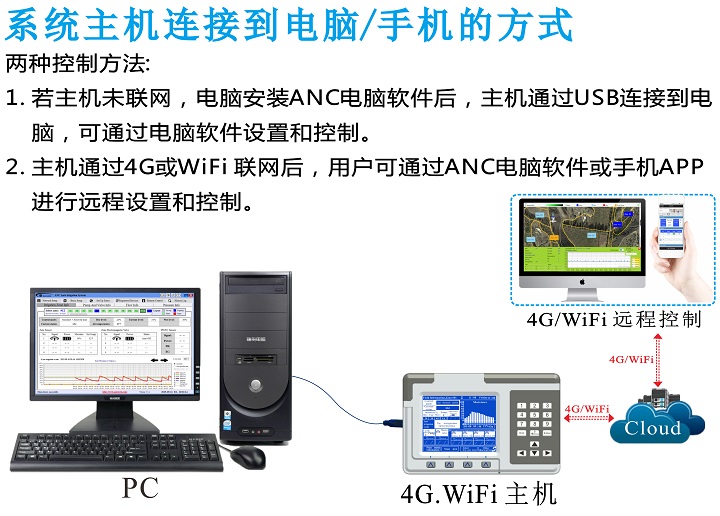

2. 远程手机/电脑设置施肥,激活施肥功能后,自动开启施肥;可选手动或自动结束施肥。

3. 用户可选单个或多个区域同时施肥,以适应不同的施肥需求。

4. 系统可选太阳能或AC供电,无线通讯,现场无任何电缆,节约架设和维护成本。

5. 灌溉和施肥可同时进行也可单独进行,互不干扰。

6. 两种施肥方案可选:1)系统可配合施肥柜控制施肥,需要额外购买施肥柜;2)可结合施肥塔控制施肥,施肥塔其实是一个大的施肥桶。精确控制施肥量,满足植物生长需要。

7. 施肥开始前自动灌溉5分钟湿润土地, 施肥结束后再自动灌溉5分钟冲洗管道。


施肥步骤说明:

1.用户准备好需要的肥料,一种或多种,按需要的量和比例放入肥料桶, 手动打开肥料桶注水阀, 注入一定量的水,搅拌溶解肥料后,关闭注水阀。一般施肥塔或施肥柜带有搅拌装置,用来搅拌溶解肥料,使其混合均匀。

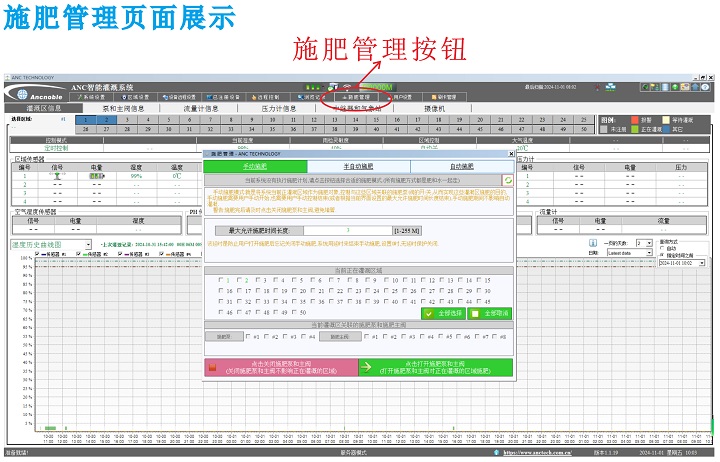

2.用户在电脑/手机 APP上进行手动操作施肥, 选择想要施肥的区域编号, 勾选结束施肥的方式并设置相关参数,点击“执行”后,  系统自动开启施肥。

注意:开启施肥前,系统会强制关闭所有自动灌溉。

三种控制模式 :

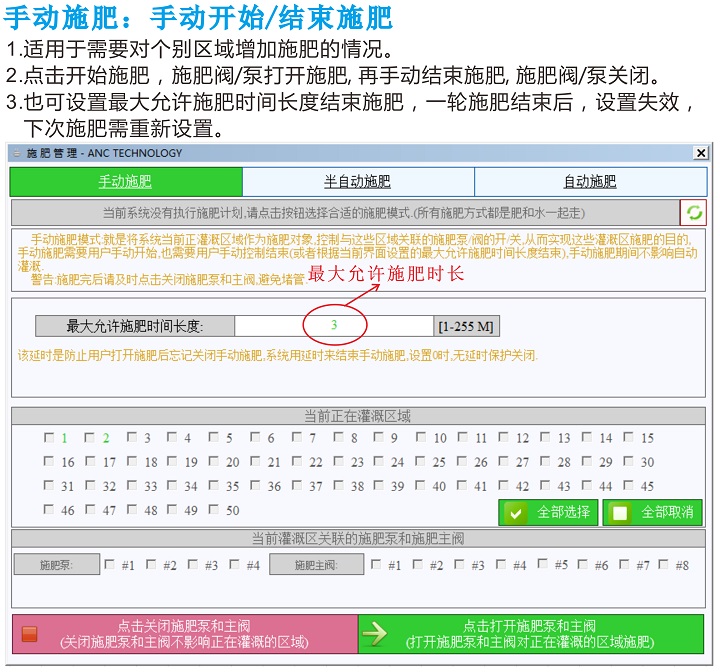

1)手动控制:手动开启施肥,手动停止施肥;

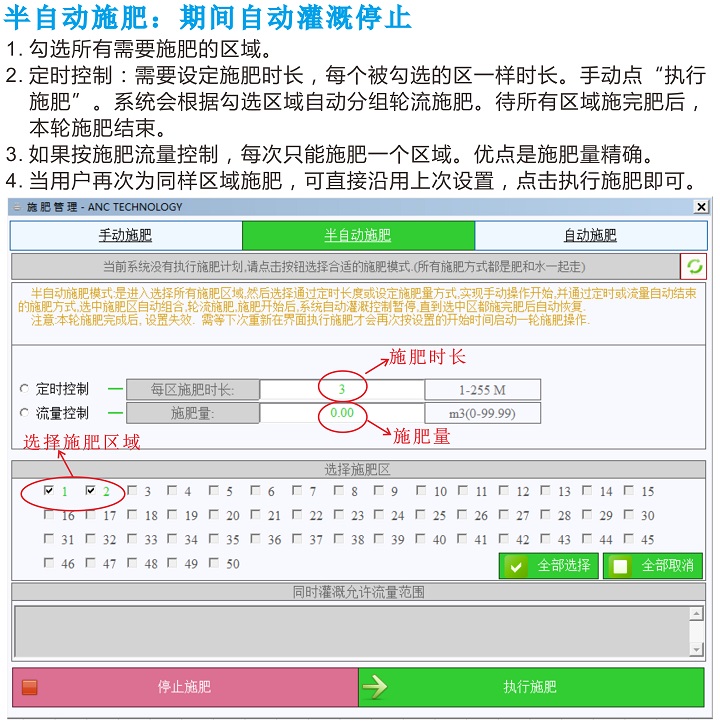

2)半自动施肥:手动打开施肥,根据时间(定时)或流量(定量)自动停止施肥;

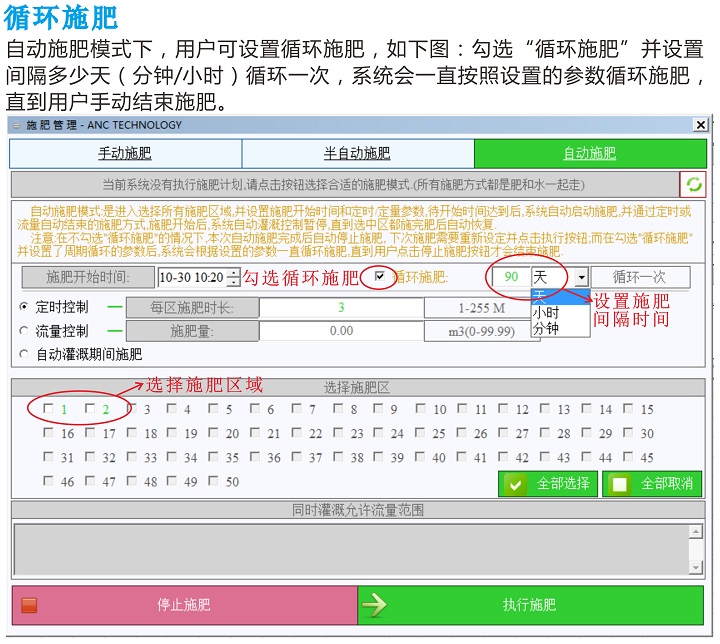

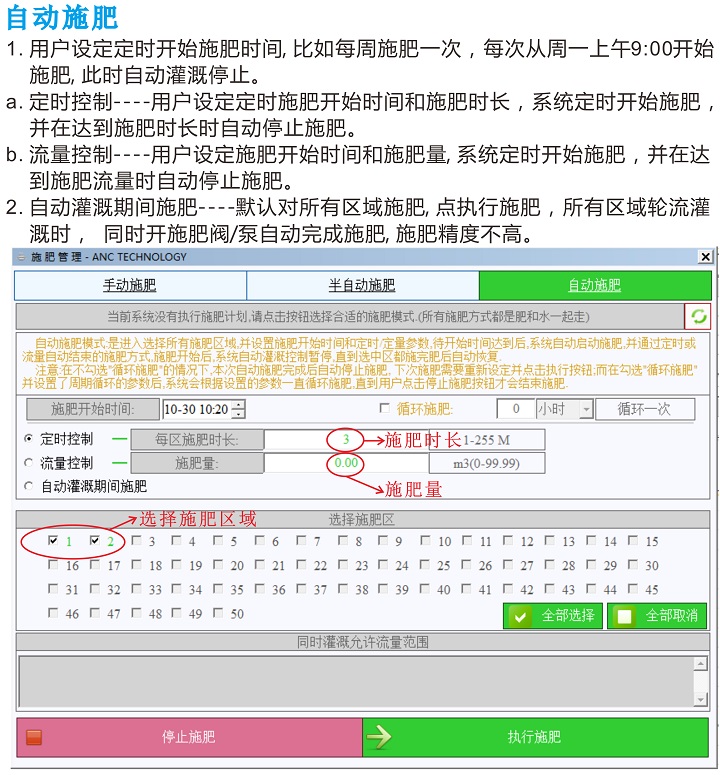

3)全自动控制:定时开启施肥,按照时间或者流量自动停止施肥。3.本轮施肥结束后,施肥功能会自动关闭,下次施肥前,需重新激活需要施肥区域的施肥功能。
4.方案一(施肥塔):施肥和灌溉可同时进行,也可单独进行; 方案二(施肥柜):施肥和灌溉同时进行。

水肥一体化方案一:施肥塔

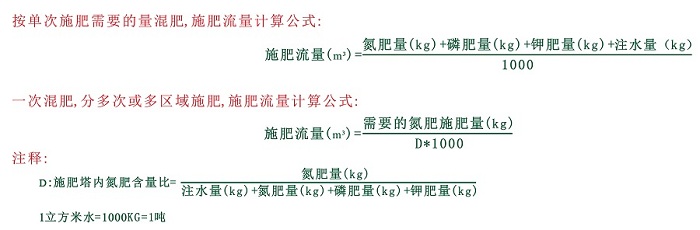

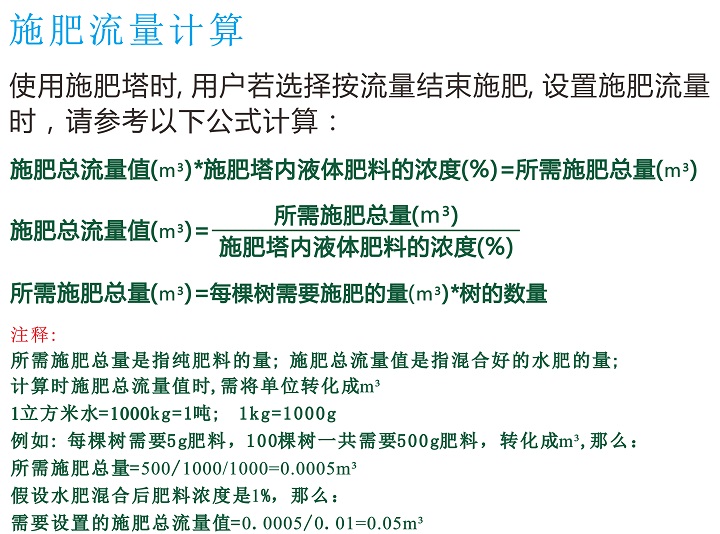

施肥塔方案如下图所示,原理简单易懂,成本相对较低,用户可自行购买施肥塔/搅拌装置/施肥增压泵及所需附属配件,安装好就能工作。使用施肥塔时,用户若选择按流量结束施肥,设置施肥流量时,请参考以下公式计算:

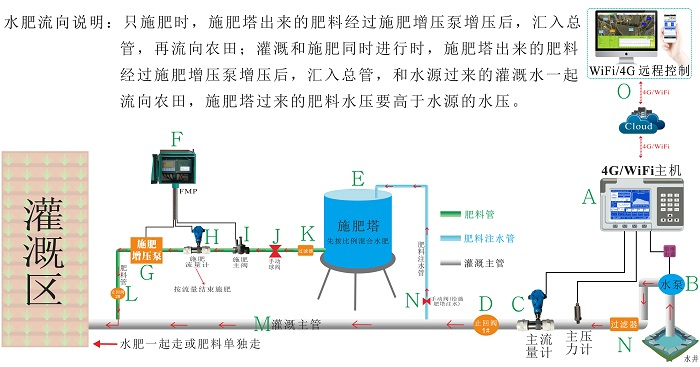

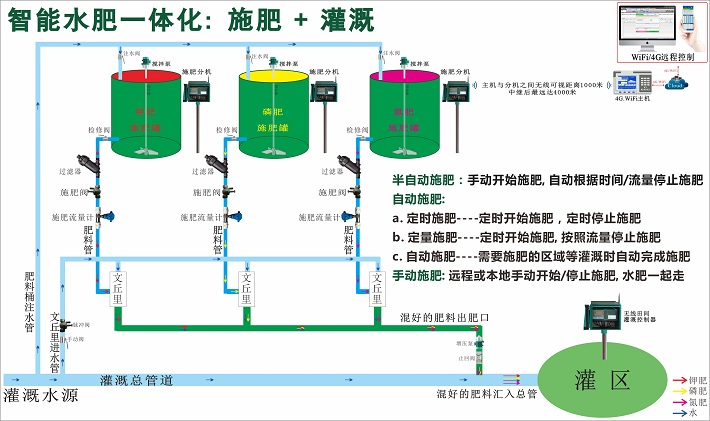

施肥塔方案详细图示:

注解:

A:ANC灌溉系统的主控制器,是整个系统的核心部分,可控制所有田间控制器,与手机/电脑通过WIFI/4G相连,上传数据至云端。

B:水源水泵,为整个灌溉区域提供水源供应。

C:主流量计和主压力计,用于保护水泵。

D:灌溉主管的止回阀,防止灌溉水或肥料水回流至水泵水源。

E:施肥塔,客户自己采购,客户可根据需要为施肥塔配肥料搅拌装置,用于搅拌混合溶解肥料。

F:ANC灌溉系统的流量计、主阀控制器。

G:施肥增压泵,为从施肥塔出来的肥料增压,使肥料水有足够的压力汇入灌溉主管道。

H:施肥流量计,用于检测肥料流量,方便用户掌握施肥量,具体请参考上图设置肥料流量的计算公式。

I:施肥主阀,打开和关闭,用于控制施肥的开启和关闭。

J:手动球阀,用于手动开启或关闭肥料管,方便用户检修及处理紧急情况等。

K:过滤器,过滤未溶解的肥料残渣。

L:止回阀,防止灌溉水进入肥料管后回流到施肥塔。

M:灌溉主管,肥料进入灌溉主管后与灌溉水混合,一起流入农田,完成施肥和灌溉。

N:手动阀,打开后为施肥塔注水溶解肥料。

O:ANC灌溉系统的远程控制软件,用户可通过电脑或手机APP远程设置和控制系统运行。

水肥一体化方案二:施肥柜

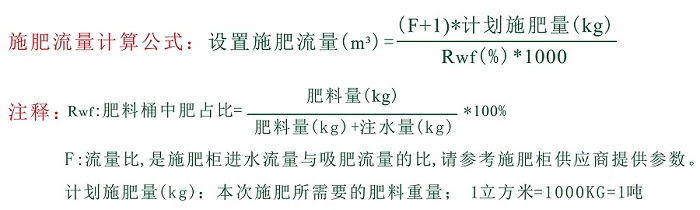

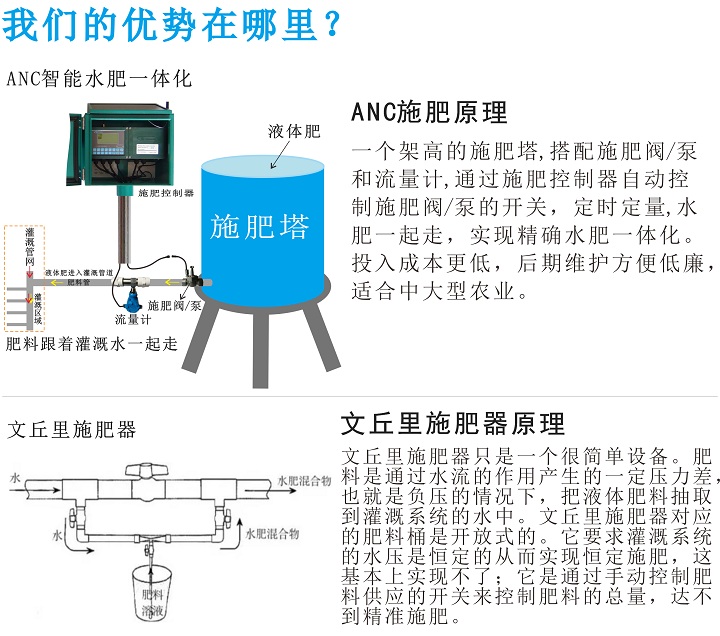

施肥柜方案:如下图所示,施肥机由施肥柜和肥料桶及其附件组成(如搅拌装置),用户需自行购买一套施肥机设备,市场上的施肥机一般都包含了:施肥柜(文丘里)、肥料桶、肥料搅拌装置及其附属配件等,肥料桶有一根管子连接到施肥柜,施肥柜利用文丘里原理,将肥料桶的肥料吸入施肥柜,和从水源过来的纯水混合后再流出施肥柜,施肥柜出口的施肥增压泵会为施肥柜出来的肥料水增压,让它有足够的压力能汇入灌溉主管,和灌溉水一起流向农田;使用施肥柜时,若按施肥流量结束施肥,设置结束流量值时,请参考以下计算公式:

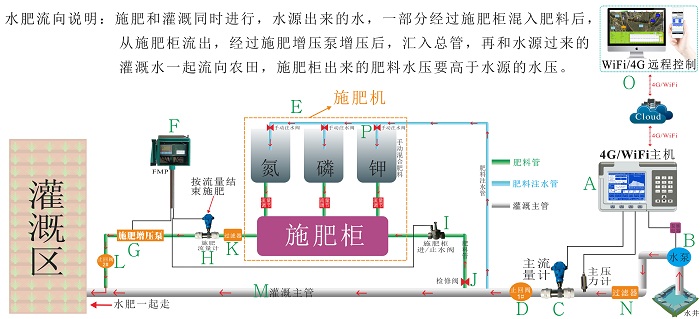

施肥柜详细图示:

注解:

A:ANC灌溉系统的主控制器,是整个系统的核心部分,可控制所有田间控制器,与手机/电脑通过WIFI/4G相连,上传数据至云端。

B:水源水泵,为整个灌溉区域提供水源供应。

C:主流量计和主压力计,用于保护水泵。

D:灌溉主管的止回阀,防止灌溉水或肥料水回流至水泵水源。

E:施肥机,客户自己采购。

F:ANC灌溉系统的流量计、主阀控制器。

G:施肥增压泵,为从施肥机出来的肥料增压,使肥料水有足够的压力汇入灌溉主管道。

H:施肥流量计,用于检测肥料流量,方便用户掌握施肥量,具体请参考上图设置肥料流量的计算公式。

I:施肥主阀,打开和关闭施肥柜进水口。

J:检修阀,方便用户检修及处理紧急情况等。

K:过滤器,过滤未溶解的肥料残渣。

L:止回阀,防止灌溉水进入肥料管后回流到施肥塔。

M:灌溉主管,肥料进入灌溉主管后与灌溉水混合,一起流入农田,完成施肥和灌溉。

N:水源过滤器,过滤水源的杂质,防止杂质对各种配件造成损坏。

O:ANC灌溉系统的远程控制软件,用户可通过电脑或手机APP远程设置和控制系统运行。

P:手动阀,为肥料桶注水。
