智能灌溉控制器

2015-08-04
  • 型号:GG-002C-WIFI, GG-002C-3G, GG-002C-PC
  • 推荐应用:适用于大型农田、园林绿化、暖棚、蔬菜、果园及高尔夫球场等智能灌溉。
  • 包装重量:2KG
  • 点击这里查看安装视频。
型号图片标准包装描述
GG-002C-WIFI

WIFI控制器主机(1)

12V/2A电源适配器(1)

USB烧程线(1)

915MHZ天线(1)

PC软件(1)

手机APP(1)

WIFI版主控制器,可控制60个灌溉区,5个流量计,5个泵和8个主阀;每个区可带4个传感器和4个阀,每个阀后端可安装一个压力计检测,用于判断阀是否正常开关;有定时和土壤湿度控制两种灌溉模式,可根据用户设定的各项指标自动控制整个灌溉系统的运行,适用于覆盖WIFI的地方,连网后,用户可通过手机APP或电脑远程控制,太阳能或AC供电。
GG-002C-3G

3G控制主机(1)

12V/2A电源适配器(1)

天线(2)

USB线(1)

取卡器套装(1)

PC软件(1)

手机APP(1)

3G版主控制器,可控制60个灌溉区,5个流量计,5个泵和8个主阀;每个区可带4个传感器和4个阀,每个阀后端可安装一个压力计检测,用于判断阀是否正常开关;有定时和土壤湿度控制两种灌溉模式,可根据用户设定的各项指标自动控制整个灌溉系统的运行,适用于有3G/2G信号的地方,连网后,用户可通过手机APP或电脑远程控制,太阳能或AC供电。
GG-002C-PC

PC控制主机(1)

12V/2A电源适配器(1)

USB线(1)

天线(1)

PC软件(1)

PC版主控制器,可控制60个灌溉区,5个流量计,5个泵和8个主阀;每个区可带4个传感器和4个阀,每个阀后端可安装一个压力计检测,用于判断阀是否正常开关;有定时和土壤湿度控制两种灌溉模式,可根据用户设定的各项指标自动控制整个灌溉系统的运行,通过USB与电脑连接后,用户可通过电脑控制,太阳能或AC供电。
产品介绍

优化灌溉,优化丰收,最水资源利用

002系列产品可用USB线连接电脑,通过电脑软件控制主机。
其中WIFI和3G版可通过各种客户端的浏览器登陆,随时随地实时监督,设置,控制系统。
田间配件太阳能供电,无线中继通讯。没有通讯,电源线路,建设,维护低成本。
双向无线。网络中继距离可达2000m。
可调节式土壤湿度控制模式。
正确详尽的阀开关状态,通讯,流速,压力,电池低电报警。可以报警到手机。
防冻警报,下雨省水计划。
可下载完整的湿度/灌溉/报错历史信息。
可以实现对泵的自动控制。同时在泵后配备无线流量计和压力计以增加安全可靠性。可调延时报警。
对每个阀安装阀门压力开关以检测阀开关是否正常及报警。
每个区域最多可支持4个土壤湿度传感器, 实现不同深度和平均值测量。


电脑地图的信息实显示:

1. 实际地图标示划分各个灌溉区区内的设备

2. 点击灌溉区内图标,马上显示该所有具体信息。

3. 可以从电脑设定,调整控制各区的灌溉。

4. 红色区号表示有报警,点击该区图标就可以看到具体报警信息。

5. 容易查阅,保存,下载相关的历史信息。

主控制器简介:

1.主控制器可控制5个无线泵、5个无线流量计带5个压力计、8个无线共享阀 和60个无线灌溉区。用户可通过编程,自由添加或删除系统中的任何设备。
2.主控制器实时显示各灌溉区域信息,方便客户在没有电脑时获得灌区信息。
3.每个设备都有各自的ID识别码,独立工作、互不干扰。

4. 丰富简便的操控性能:
 a. 由于双向无线通讯,可以在主控制器上或室外传感器控制器上调节所有灌溉区域的干/湿控制阀值并同步保存。
 b.可以从电脑,主控制器遥控手动开/关区域阀或公共阀,也可在所有的室外电磁阀/泵控制器上直接手动开/关电磁阀/泵以便维修。
 c.可在现场田间控制器上实地学习,设定,调整灌溉区的干/湿控制值。 当环境温度到达设定的低温,或高温阀值时,可以选择报
警,或让系统自动启动低温保护功能。
5. 输入即将到来的下雨预报时间,使得所有灌溉区在下雨前将水份维持在允许的最低湿度水平,等待即将来临的雨水,科学灌溉又省水。
6. 可选择在泵或阀上安装无线流量计和压力传感器, 增加流速,压力报警功能,从而减少因管子破裂而造成的损失。
7.可在阀门上安装压力开关以检测开关阀门是否正常,如果3次不正常就会及时报警。
8.所有灌溉区域,都可以设置成4种控制模式:a,土壤湿度控制  b,土壤湿度控制+允许灌溉时间  c,定时控制, d,定时+下雨检测控制。
9.每个灌溉区可按各自的控制模式独立运行,互不干扰。
10.在湿度+允许灌溉时间模式下, 客户可以设定最多5个允许灌溉时间表。每个区可独立选择一个适合本区的允许灌溉时间表.可以星期一到星期天不同。
11.所有室外的无线配件均采用太阳能供电,无线通讯,无需架线,安装维修简单,节能环保。
12.当灌溉区在“定时+雨检测控制”模式时,对应区域的土壤湿度传感器就成了雨水传感器,下雨不浇水。
13.每个灌溉区域都可设置有独立的,最长允许灌溉时间长度,防止意外情况浇水不止。
14.可设置限制同时灌溉区域的个数,满足在主水管流量不足的情况下,让达到干度阀值需要灌溉的区域排队依次浇水,达到均匀浇水的目的。
15.人机界面友好,丰富的操作指导,实现无说明书操作。

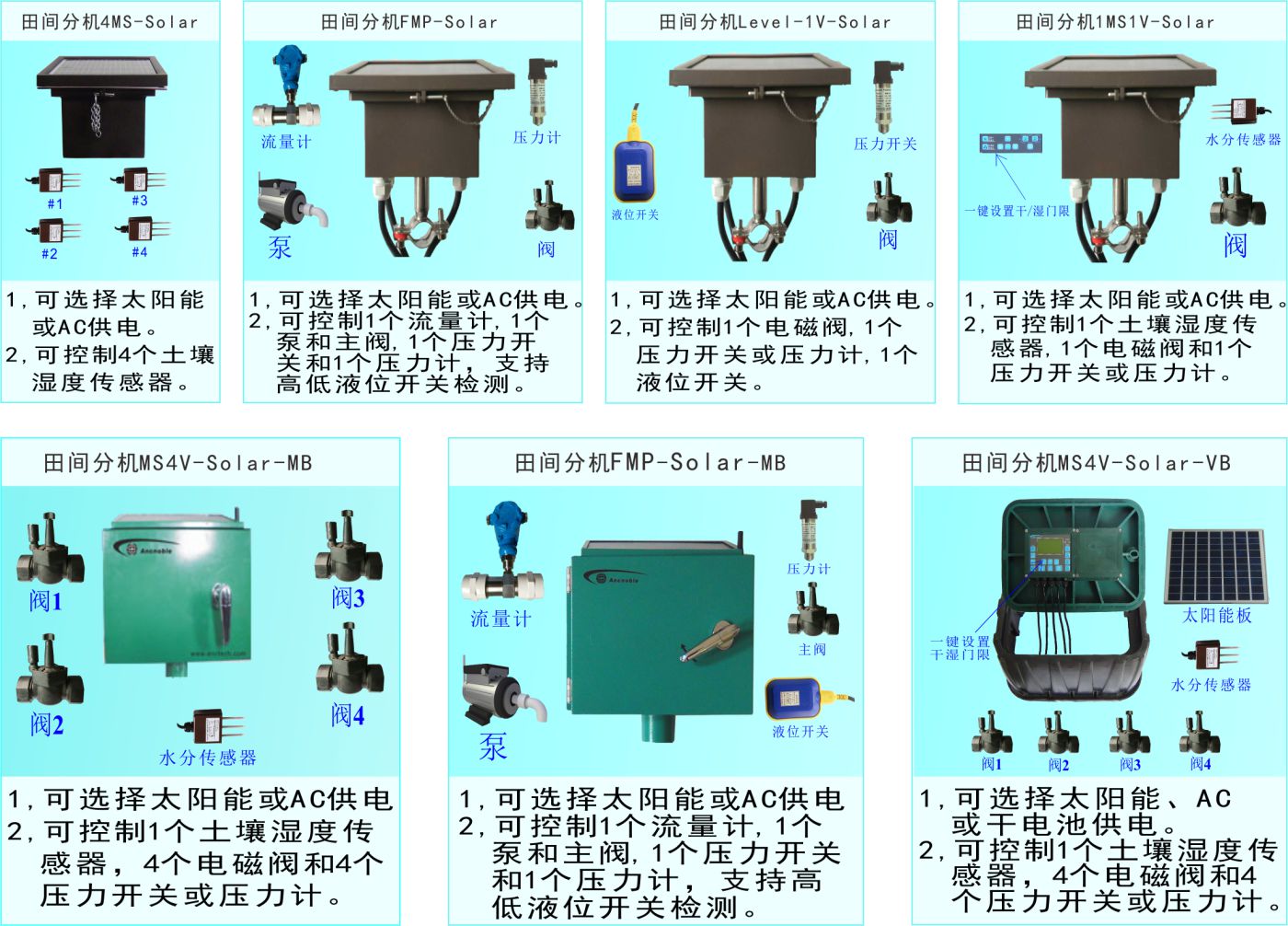

太阳能,无线田间灌溉控制器选择指南:

1. 如果水分采集点与水管阀门相对较近,可选择一个田间控制器同时控制阀和水分传感器。
2. 如果水分采集点与水管阀门相对较远,可选择两个田间控制器分别控制阀和水分传感器。
3. 如果一个灌溉区需要控制多个阀门,可选择同时控制4个阀的田间控制器。
4. 盖型控制器适用于公共园林。
5. 无线流量计控制器, 包含对流量计+压力计+泵+主阀的控制。
6. 每个田间控制器都可以控制 1"到3"不同尺寸电磁阀。

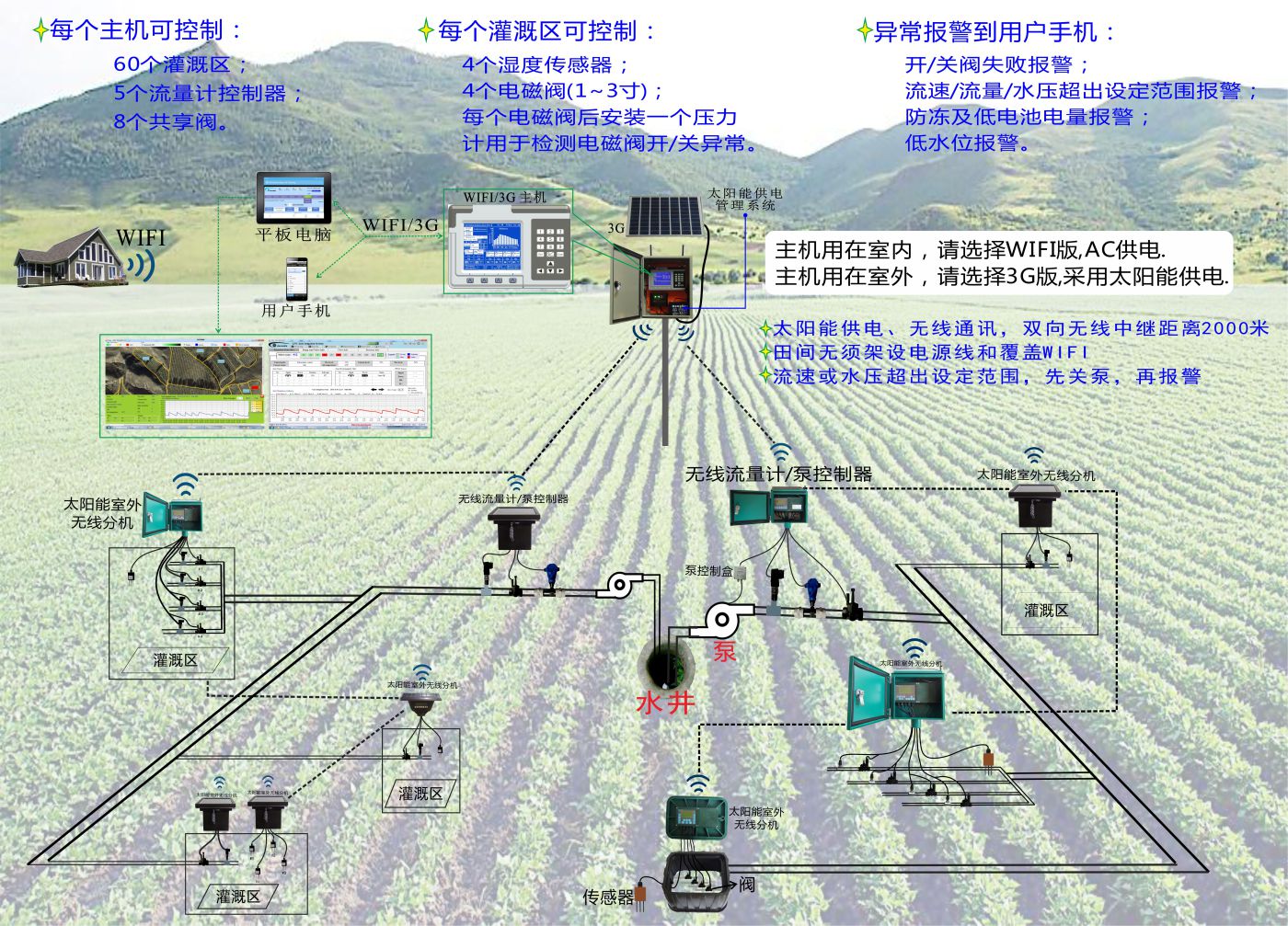

四、案例展示:

太阳能无线田间控制器选择:

型号图片标准包装描述

SpanelC-01

【3G太阳能充电控制系统】

12V 7.2AH铅蓄电池(1);

40W 17.8V太阳能板(1)

抱箍导槽(1)

太阳能板支架(1);

充电转换器(1);

铁镀锌铁箱(1);

GG-002C主机室外太阳能供电系统,为主机提供电源。
1MS1V-2-Solar

1"塑料电磁阀(1)

控制器(1)

土壤湿度传感器(1)

915MHZ 天线(1)

太阳能无线室外分机,可控制一个土壤湿度传感器,一个1-3寸脉冲电磁阀和 一个压力计/开关,太阳能供电。使用10*2300mAh AA可充电电池(电池不含在产品内)。配合ANC品牌的AC阀继电器可控制24V AC阀。
FMP-2-Solar

控制器(1)

1/4"压力计(1)

太阳能无线室外流量计控制器分机,可控制一个泵和主阀,一个1-4寸流量计, 一个压力计/开关和高低液位开关,太阳能供电。使用10*2300mAh AA可充电电池(电池不含在产品内)。配合ANC品牌的AC阀继电器可控制24V AC阀。
FMP-2-Solar-MB

控制器(1)

1/4"压力计(1)

抱箍导槽(1)

915MHZ天线(1)

铁箱版太阳能无线室外流量计控制器分机,可控制一个泵/主阀,一个1-4寸流量计, 一个压力计/开关和高低液位开关,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
Level-1V-2-Solar

1"塑料电磁阀(1)

控制器(1)

液位开关(1)

915MHZ天线(1)

太阳能无线液位控制器,可控制一个液位开关,一个1-3寸脉冲阀,阀后端可以接压力计/开关检测阀开关是否正常,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
Level-1V-2-AC

1"塑料电磁阀(1)

控制器(1)

液位开关(1)

12V/2A电源适配器(1)

915MHZ天线(1)

无线液位控制器,可控制一个液位开关,一个1-3寸脉冲电磁阀,电磁阀后面可以接压力计/开关检测阀开关是否正常,AC供电,配合ANC品牌的AC阀继电器可控制24V AC阀。
4MS-2-Solar

控制器(1)

土壤湿度传感器(1)

915MHZ天线(1)

太阳能无线传感器室外分机,可控制4个土壤湿度传感器,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内)。
MS4V-2-Solar-MB

塑喷铁箱控制器(1)

1"塑料电磁阀(1)

土壤湿度传感器(1)

抱箍导槽(1)

915MHZ天线(1)

铁箱版太阳能无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲阀和 一个压力计/开关,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-Solar-VB

塑料阀箱控制器(1)

太阳能板(1)

1"塑料电磁阀(1)

土壤湿度传感器(1)

915MHZ天线(1)

阀箱版太阳能无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲电磁阀和 一个压力计/开关,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-Bat-VB

塑料阀箱控器(1)

1"塑料电磁阀(1)

土壤湿度传感器(1)

915MHZ天线(1)

阀箱版无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲阀和 一个压力计/开关,碱性电池供电,使用4节1号碱性电池供电(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-Solar

控制器(1)

太阳能板(1)

1"塑料电磁阀(1)

土壤湿度传感器(1)

915MHZ天线(1)

太阳能无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲阀和 一个压力计/开关,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-Bat

控制器(1)

1"塑料电磁阀(1)

土壤湿度传感器(1)

915MHZ天线(1)

无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲电磁阀和 一个压力计/开关,碱性电池供电,使用4节1号碱性电池供电(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
MS4V-2-AC

控制器(1)

12V/2A电源适配器(1)

1"塑料电磁阀(1)

土壤湿度传感器(1)

915MHZ天线(1)

无线室外分机,可控制一个土壤湿度传感器,4个1-3寸脉冲电磁阀和 一个压力计/开关,AC供电,配合ANC品牌的AC阀继电器可控制24V AC阀。

MSV-3-Solar

水分传感器(1)

太阳能控制器(1)

1英寸塑料电磁阀(1)

7.2V 2300mAh 电池组(1)


太阳能无线室外分机,可控制1个土壤湿度传感器,一个1-3寸脉冲阀和 一个压力计/开关,太阳能供电,使用7.2V/2300mAh  镍氢可充电电池(电池含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
2MS1V-Solar

1"塑料电磁阀(1)

控制器(1)

土壤湿度传感器(1)

915MHZ 天线(1)

太阳能无线室外分机,可控制2个土壤湿度传感器,1个1-3寸脉冲电磁阀和 一个压力计/开关,太阳能供电,使用10*2300mAh AA可充电电池(电池不含在产品内),配合ANC品牌的AC阀继电器可控制24V AC阀。
4SR-AC

无线控制器含铁箱(1)

卷膜机(1)

24V/20A AC电源适配器(1)

915MHZ天线(1)

抱箍导槽(1)

室外无线卷膜机控制器,可控制4路卷膜机,由24V/10A AC电源适配器供电。
4SR-Solar

无线控制器(1)

卷膜机(1)

太阳能供电系统(1)

915MHZ天线(1)

抱箍导槽(1)

室外无线卷膜机控制器,可控制4路卷膜机,由太阳能供电,需配合铅蓄电池。
Ccable

【GSM屏蔽延长线】线长3米,两头带接头。

¥27.03

Dcable

【USB驱动线】线长1米

¥7.72

Antenna-01

【WIFI天线】

¥19.31

Antenna-02

【GSM天线】

¥23.17

Antenna-05

【GSM天线】

¥205.92
