群控无线自动灌溉系统

2015-08-04
  • 型号:GG-002B
  • 标准包装:主控制器(1); 12V1A电源适配器(1)
  • 点击这里查看安装视频。
型号图片标准包装购物车
GG-002B

主控制器(1);

12V1A电源适配器(1)


产品介绍

群控无线太阳能土壤湿度控制自动灌溉系统GG-002B                通过FCC认证

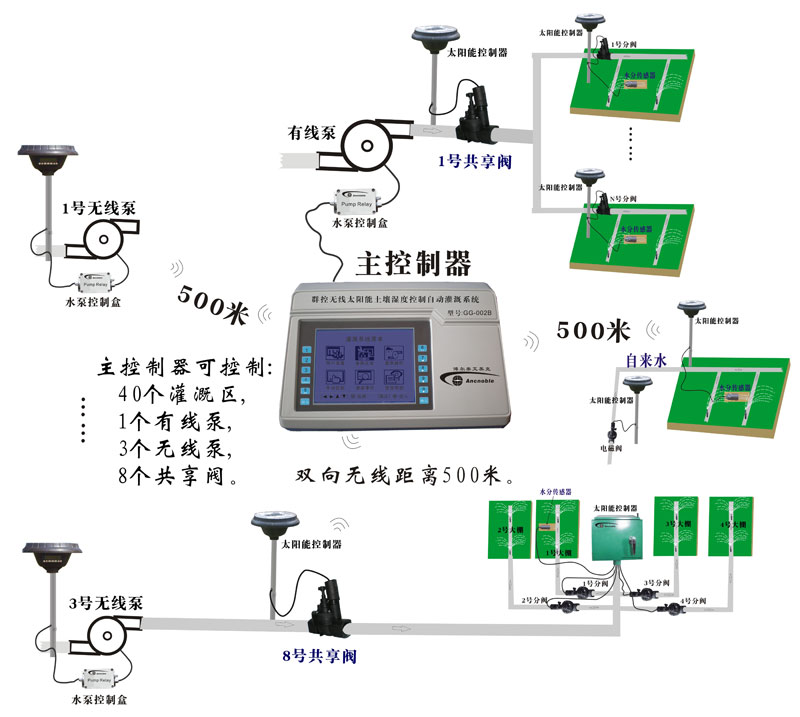

一、工作原理:

1. 主控制器放在室内,直接插AC电源供电。室内主控制器周期性向室外土壤湿度传感器控制器发出无线控制指令,以获得当前的土壤湿度数据,通过对数据分析后,再向电磁阀控制器发出无线控制开/关指令,来控制电磁阀的开/关。室内主控制器与室外太阳能控制器之间的无线距离可达500M,            且无线通讯距离不受WIFI限制。

2. 本系统可以自动将土壤湿度保持在用户设定的干湿限度范围内。

3. 室内主控制器实时显示室外太阳能控制器的相关信息。

4. 无线灌溉区域可由SolarC-MSV系列或SolarC-M+            SolarC-MV系列构成,其中SolarC-M+ SolarC-MV系列配件每个传感器控制器可以控制本区内1到4个电磁阀控制器。

5. 可设定一层多个灌溉区共享的主电磁阀,用户可根据不同情况进行自由选择。

6. 1"到3"不同尺寸系列电磁阀也可供用户自由选择。

二、主控制器简介:

1、 主控制器可控制40个灌溉区, 1个 有线 水 泵, 3个无线水泵, 8个共享阀 。

2、主控制器LCD显示屏按区域滚动显示各灌溉区域信息如下:

1)灌溉区控制模式。

2).室外灌溉区的当前土壤湿度。

3).设置的干/湿门限。

4).无线土壤水分传感器编号、通讯状态、电池电量信息。

5). 无线电磁阀控制器编号、通讯状态、电池电量、自动或手动开/关状态信息。

6)显示未被使用或未被注册的无线设备信息。

7).区域故障提示。

8).水泵编号、通讯状态、电池电量、自动或手动开/关状态信息。

9).主共享电磁阀编号、通讯状态、电池电量、自动或手动开/关状态信息。

3、可以在主控制器上调节所有灌溉区域的干/湿控制度。

4、可以在主控制器上设定并调节禁止灌溉时间,七天不同。

5、可通过室内主控制器手动远程开关各无线灌溉区电磁阀,也可在室外控制器上进行手动开关,方便用户操作。

6、可在主控制器上为各灌溉区域选择灌溉模式:

1).土壤湿度控制。

2).土壤湿度控制+禁止时间。

8、可在主控制器上查询以往的浇灌事件,湿度和故障信息。

9、可设置同时开阀个数限制,以保证足够的水压。

10、新增加的无线配件通过与主控制器学习就可使用,方便快捷。

11、超大LCD显示极大地方便用户操作,借助屏幕“帮助”功能实现无说明书操作。

12系统内置时钟和万年历。

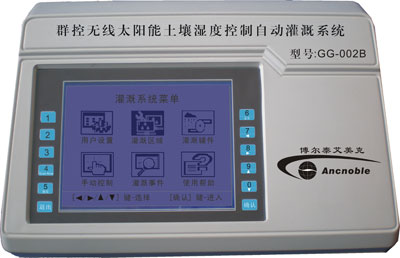

控制主机
主机屏幕显示内容
1). 灌溉区控制模式。
2). 室外灌溉区的当前土壤湿度
3).设置的干/湿门限
4).无线土壤水分传感器编号、通讯状态、电池电量信息。
5).无线电磁阀控制器编号、通讯状态、电池电量、自动或手动开/关状态信息。
6).显示未被使用或未被注册的无线设备信息。
7).区域故障提示
8).水泵编号、通讯状态、电池电量、自动或手动开/关状态信息。
9).主共享电磁阀编号、通讯状态、电池电量、自动或手动开/关状态信息。

三、无线田间配件

产品

配置

适配阀类型

简介

室外无线太阳能控制器 无线控制距离500米,控制一个传感器和一个电磁阀。

Solar-C-MSV

水分传感器一个 + 太阳能控

制器一个+一寸塑料电磁阀一个。

6-12V DC脉冲电磁阀

(1到3英寸可选)

当水分传感器距离电磁阀较近时,用户可选Solar-C-MSV无线田
间配件。

室外无线太阳能控制器 无线控制距离500米,只控制一个传感器。

Solar-C-MS

水分传感器一个 + 太阳能传感器控制器一个


控制测量土壤水分湿度,最多可与4个Solar-C-MV无线阀控制器配合使用。

室外无线太阳能控制器 无线控制距离500米 ,只控制一个阀。

Solar-C-MV

太阳能电磁阀控制器一个+塑

料电磁阀一个。

6V DC自保持脉冲电磁阀

(1到3英寸可选)

控制电磁阀的开关,与Solar-C-MS配合使用。

室外无线太阳能压力泵控制器,无线控制距离500米。

Solar-C-P

太阳能压力泵控制器一个


无线控制泵的自动开关。

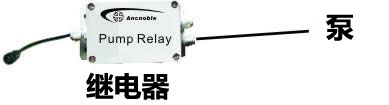

Relay-01A

继电器一个


适用于智能灌溉系统配件Solar-C-MS4VP, SOLAR-C-P.

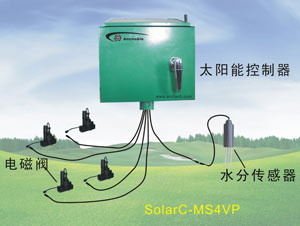

室外四区四阀无线太阳能控制器 无线控制距离500米.控制一个传感器和四个电磁阀。

Solar-C-MS4VP

水分传感器一个 + 铁喷塑外壳

太阳能控制器一个+1英寸塑料电磁阀一个

1)6-12V自保持电磁阀。
(2)6-12VDC阀(由控制器提供电源)
(3)接小于或等于24VDC阀或24VAC阀,需提供外部电源。
(1到3英寸可选)

一个传感器控制四个阀,系统会自动记录1号电磁阀自动浇水的时间长度,然后按记录时间长度循序控制其它三个电磁阀。

土壤湿度传感器(A3)

(1)MSensor-01

产品尺寸:

长20CM,直径5CM


用于测量土壤水分湿度值,将土壤湿度值传递给控制器将其作为是否灌溉的标准。

土壤湿度传感器(A1)

(2) MSensor-02

产品尺寸:2.3CM*5CM*12.1CM


用于测量土壤水分湿度值,将土壤湿度值传递给控制器将其作为是否灌溉的标准。
