太阳能自动灌溉系统

2015-08-04
  • 型号:GG-004C系列
  • 推荐应用:适用于连栋大棚,农田,果园及蔬菜园的灌溉。
  • 产品尺寸GG-004C-1:57cm*37cm*23cm
  • 产品尺寸GG-004C-2:39cm*34cm*20cm
  • 发货重量:7KG
  • 点击这里下载安装视频
产品介绍
型号
图片标准包装加入购物车
GG-004C-1

土壤湿度传感器(1)

不锈钢箱控制器(1)

 一英寸塑料阀(1)

12V/2300mAh电池(1)

¥3040.00

电磁阀类型:

GG-004C-2

土壤湿度传感器(1)

铁箱控制器(1)

一英寸塑料阀(1)

12V/2300mAh电池(1)

¥2370.00

电磁阀类型:

GG-004概述

此灌溉系统是一款集土壤湿度控制和定时控制双模式的四阀太阳能自动灌溉系统, 可以在两种灌溉模式之间自由切换控制模式。它完全采用太阳能工作,环保低碳;无需架设繁杂的专用供电系统,可以节省一些传统的灌溉所需的架设成本。适用于水压不足,或有多种植物需分多区灌溉的住宅小区,园林绿化,高尔夫球场等室外浇水控制。如需要GG-004C-2中文版高清安装视频,请点击http://v.youku.com/v_show/id_XNjI0Njg3OTIw.html

工作原理:

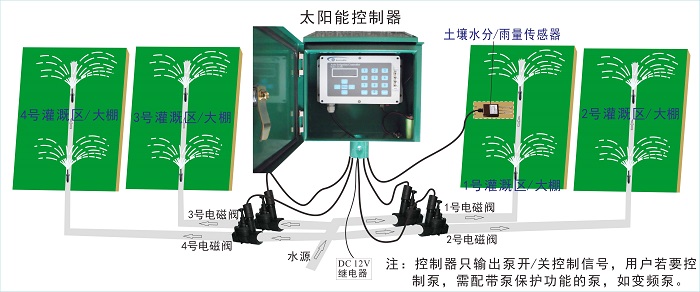

当系统选择在土壤湿度控制模式工作时, 用户按本地情况设定并调整控制墒情的干/湿度控制值,然后由系统的土壤湿度传感器和1号电磁阀来实现以土壤湿度来控制1号电磁阀的自动开/关。系统每隔5分钟,会通过土壤湿度传感器采集当前土壤水份数据,自动分析后,按设定的干/湿度控制值控制1号电磁阀的开/关。当1号电磁阀自动浇水时,系统会自动记录1号电磁阀自动浇水的时间长度,然后按记录时间长度循序控制其它三个电磁阀,从而实现大面积灌溉控制,减少投入成本。

当系统选择在定时控制模式工作时, 系统的每个电磁阀会依据用户事先设置的各自定时灌溉时间及禁止灌溉时间,来开关各自的电磁阀,实现各区的灌溉。定时控制模式期间,本系统的土壤湿度传感器可作为一个雨量检测器使用,设置好合理的探测灵敏度,可以解决传统定时灌溉器在下雨天所做的不必要的浇水,避免水资源浪费

可自由设定控制灌溉模式,两种模式之间可相互转换。可以设置禁止灌溉时间和最大灌溉时间。太阳能板供电, 可控制四个阀(1-3寸可选)。


主要功能:

● 包含“定时灌溉”和“湿度控制灌溉”两种模式,自由切换。
● 以绿色能源太阳能作为供电能源,低碳环保,非常适合室外安装使用。
● 可控制4个电磁阀,实现较大面积灌溉需求,或水量不足,或多种植物区的灌溉需求。
● 用户可编程选择电磁阀类型: 脉冲电磁阀 / 12V直流电磁阀 /提供开关输出,控制不高于24V, 自带电源直通电磁阀。
● 可手动控制电磁阀开/关,方便用户处理相关应急事件。

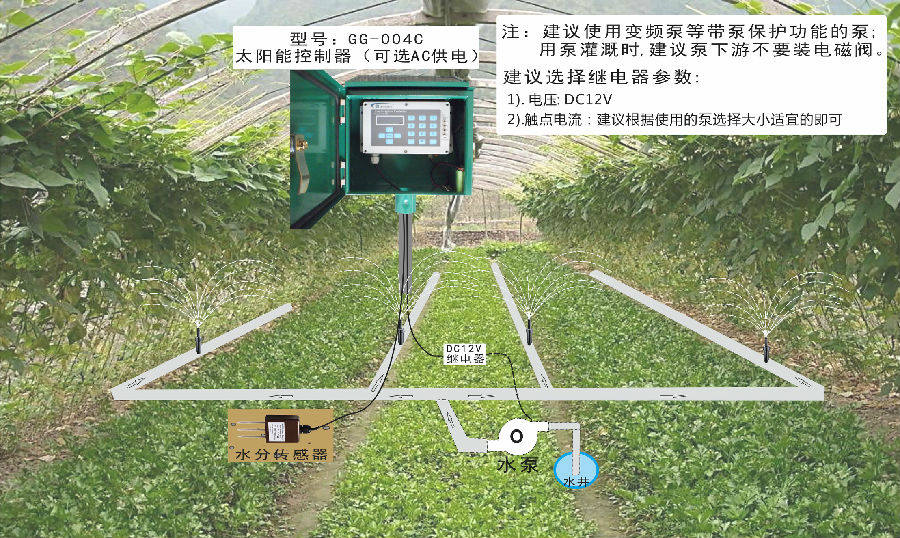

● 可有线连接一个水泵继电器,控制一个增压泵。
● 双模式切换功能,实现一机多用。
● 人机界面友好,用户编程简单,操作容易。
● 防盗控制箱,安装专业美观。

土壤湿度控制模式下相关功能:
● 根据土壤湿度自动控制电磁阀分时段开或关闭,满足水流量小和分区灌溉的要求,完全实现灌溉自动化。
● 实现了高精度,无土壤选择性, 低成本的全自动灌溉,方便可靠。
● 用户可学习当前土壤湿度值作为干/湿度控制值,也可编程调节干/湿度控制值。
● 增加了时钟电路,用户可编程限制浇水时间段,避免不适当的时间浇水对农作物造成损害。
● 实时滚动显示: 当前控制模式和系统时间;4个阀的开/关状态;当前系统工作状态;当前湿度和设定干度/湿度控制值。
● 可编程设置限制最大浇水时间长度。

定时控制模式下相关功能:
● 根可编程为每个电磁阀设置各自的定时时间表。
● 每个电磁阀每天可设置3组定时浇水时间段。
● 可以将土壤湿度传感器作为下雨检测,和定时时间共同作用,实现下雨天不浇水。

实时滚动显示: 当前控制模式和系统时间;4个阀的开/关状态;正在手动灌溉的阀;雨水检测器的当前参数。

传感器插法:

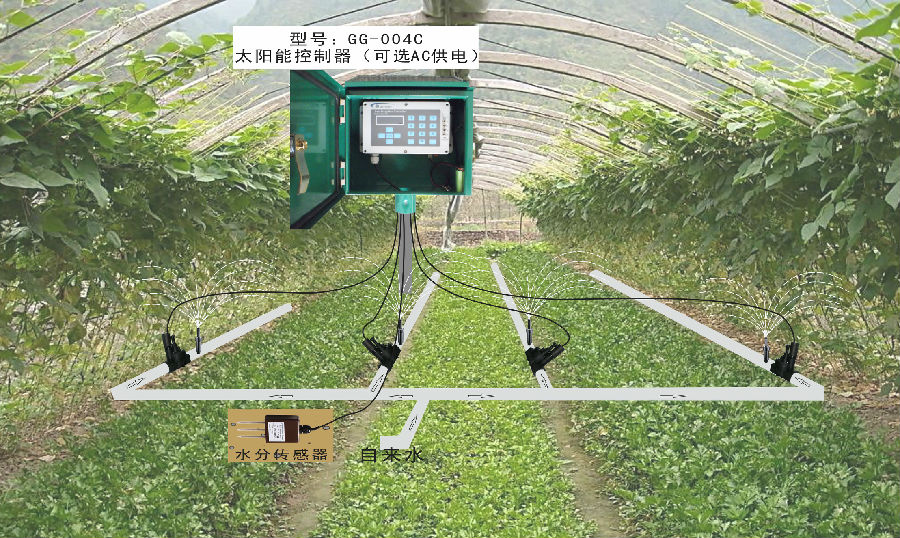

应用案例:

水分传感器(除005外)延长线建议长度50米内。
电磁阀延长线建议长度20米内。

配件选择:

型号
描述
价格

Mvalve-01

DC脉冲塑料电磁阀】1"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3h  塑料阀体 工作介质:水  G螺纹

¥93.60


Mvalve-05

【DC脉冲塑料电磁阀】1.5"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3/h  塑料阀体 工作介质:水  G螺纹¥199.49

Mvalve-06


【DC脉冲塑料电磁阀】2"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3/h  塑料阀体 工作介质:水  G螺纹
¥238.10

Mvalve-07


【DC脉冲塑料电磁阀】3"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3/h  塑料阀体 工作介质:水  G螺纹¥495.50

Mvalve-08


【DC脉冲塑料电磁阀】4"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.23m3/h~6.8m3/h  塑料阀体 工作介质:水  法兰接口¥849.42

Mvalve-09


【DC脉冲塑料电磁阀-亨特】1"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.069~1Mpa 50~100ms脉冲 流量范围:0.06m3/h~68.1m3/h  塑料阀体 工作介质:水  BPS/NPT螺纹
¥308.88

Mvalve-10


【DC脉冲塑料电磁阀-亨特】1.5"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.14~1.5Mpa 50~100ms脉冲 流量范围:0.06m3/h~68.1m3/h  塑料阀体 工作介质:水  BPS/NPT螺纹
¥700.13

Mvalve-11


【DC脉冲塑料电磁阀-亨特】2"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.14~1.5Mpa 50~100ms脉冲 流量范围:0.06m3/h~68.1m3/h  塑料阀体 工作介质:水  BPS/NPT螺纹¥787.64

Mvalve-12


【DC脉冲塑料电磁阀-亨特】3"塑料国产电磁阀 工作电压:2.4~6V 工作电流1A 工作压力:0.14~1.5Mpa 50~100ms脉冲 流量范围:0.06m3/h~68.1m3/h  塑料阀体 工作介质:水  BPS/NPT螺纹
¥2574.00
Battery-02
【GG-004C-1镍氢充电电池组】7.2V/2300mAh
¥103.99
Battery-03【GG-004C-2镍氢充电电池组】7.2V/2300mAh¥97.17
Msensor-02【土壤湿度传感器】
¥730
Scable-1-5m
【5米土壤湿度传感器延长线】线:3芯/外径5.0PVC¥17.40
Scable-1-10m
【10米土壤湿度传感器延长线】线:3芯/外径5.0PVC¥30.68
Scable-1-20m
【20米土壤湿度传感器延长线】线:3芯/外径5.0PVC¥57.25
Scable-1-30m
【30米土壤湿度传感器延长线】线:3芯/外径5.0PVC¥83.82
Scable-1-50m
【50米土壤湿度传感器延长线】线:3芯/外径5.0PVC¥136.96
Vcabel-3.7m

【电磁阀连接线】3.7米电磁阀连接线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)¥9.68
VcabelB-5m

电磁阀延长线】5米电磁阀延长线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)¥15.73
VcabelB-10m
电磁阀延长线10米电磁阀延长线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)¥27.35
VcabelB-20m
电磁阀延长线20米电磁阀延长线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)
¥50.59
VcabelB-30m
电磁阀延长线30米电磁阀延长线(线:TC0.15*28S/1.6PVC*2芯/OD:5.0PVC)¥73.83
Spanel-03

【GG-004C-1太阳能板】尺寸:25.5cm*16.6cm*2cm;电压:17.4V/3.8W
¥167.31
Pump Relay-01A
【水泵控制盒】380V

¥339

Pump Relay-01B
【水泵控制盒】220V

¥339
