WiFi.4G.无线智能水肥一体化灌溉系统 物联网灌溉 智能灌溉系统
- 型号：GG-002D
- 价格：￥0
- 推荐应用：适用于大型农田、园林绿化、暖棚、蔬菜、果园及高尔夫球场等智能灌溉。
- 包装重量：2KG
- 点击这里查看安装视频。
按照湿度控制灌溉，用户怎样知道开/关阀是否可靠呢？点击这里观看视频了解详情！
流量计在智能灌溉系统扮演什么角色？有哪些功能？有报警吗？点击这里观看视频了解详情！

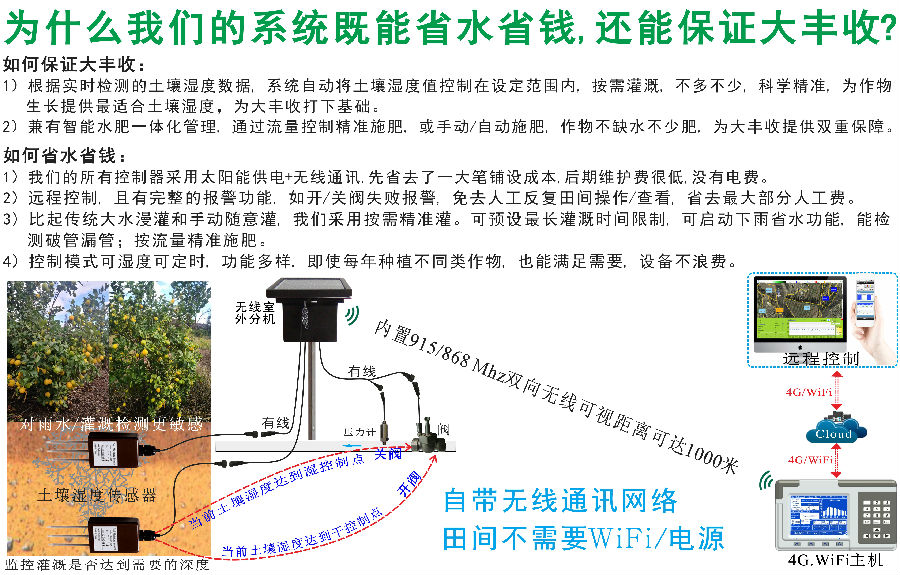

优化灌溉，优化丰收，最优化水资源利用！
一、控制规模：
一套GG-002D系统可控制：
50个灌溉区、4个泵（1个有线泵和3个无线泵）、8个无线主阀带压力计、4个无线主流量计、8个无线中继器、1个小型农业气象监测站。
每个灌溉区可控制：4个土壤湿度传感器、4个区域电磁阀带压力计或4个卷膜器、空气湿度传感器/流量计/PH传感器/液位传感器/EC传感器各1个。
二、通讯能力：

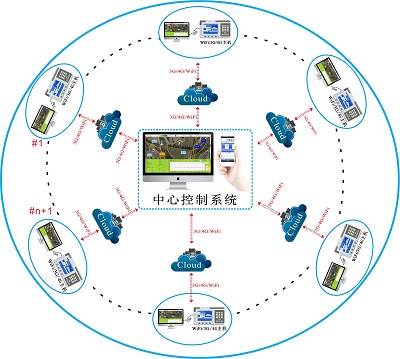

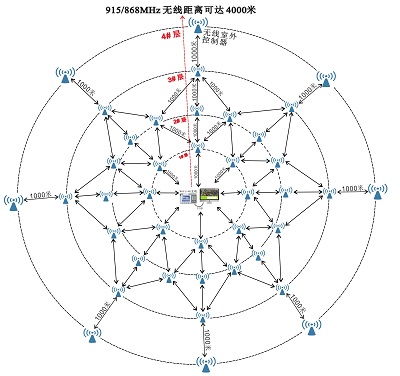

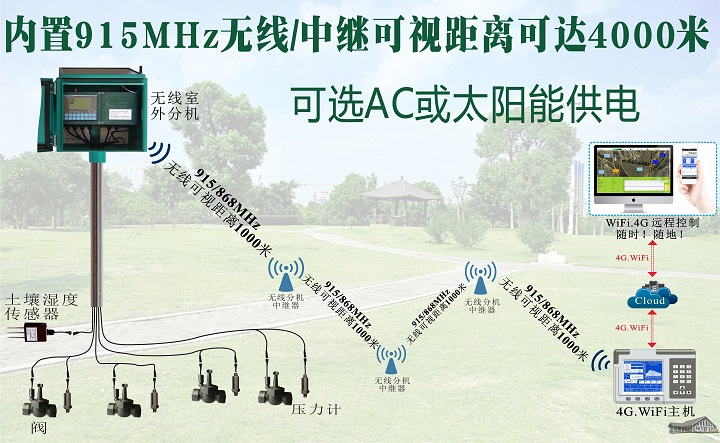

双向无线通讯，分机自带中继功能，可视通讯距离达4000米。可以自己中继组网,或者用户指定中继组网。无线距离可以达到4x1000米=4000米(4公里)，最大可控制以主机为中心的圆形灌溉区域,面积=4x4xπ=50.24(平方公里) ，约75360亩。可组成中心控制系统集中管理N个子系统。
三、系统主要功能：

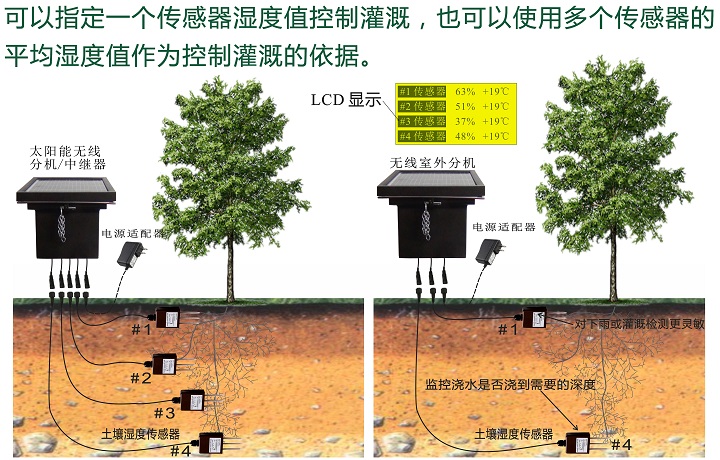

1.各无线灌溉区可控制:4个土壤湿度传感器和1个空气湿度传感器
4个阀带压力计,另外可安装4个管道末端压力检测
4个卷膜机、1个区域流量计和1个区域阀
1个液位传感器、1个EC传感器和1个PH传感器
2.两大控制模式：
1）主机控制:完全由主机自动控制,泵/主阀联动开关,分机按主机的指令工作。
2）分机控制:本地分机按照主机的设置自主控制灌溉,各区域独立工作,泵/主阀不联动开关。
3）用户设置/调整灌溉计划后（定时或湿度控制范围），灌溉计划表会同时保存在本地分机和主机，本地分
机直接控制灌溉，主机分机之间短暂失联不影响灌溉。
3.每个灌溉区有5种工作模式可选，各灌溉区按各自设定的控制模式独立运行：
1)定时模式: 预设最大湿度值，雨水感应停灌，自动调节灌溉时长省水。

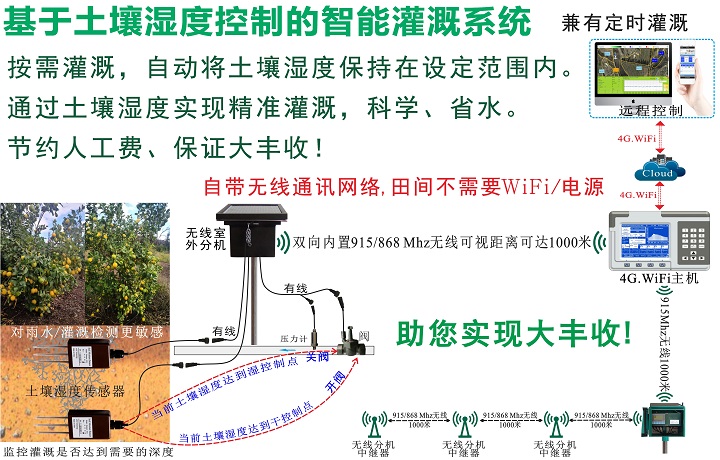

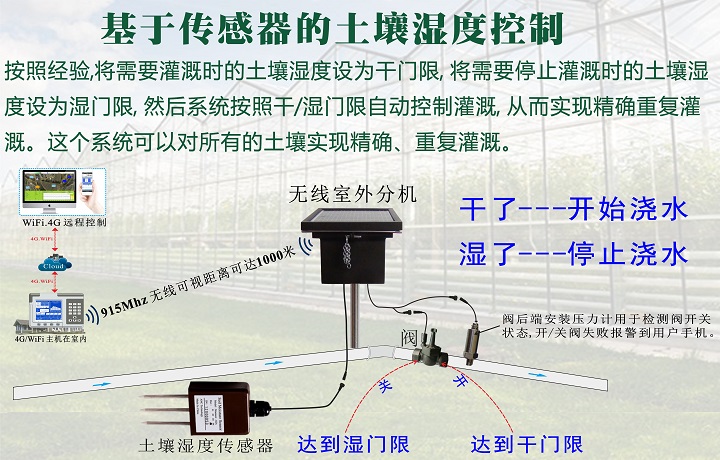

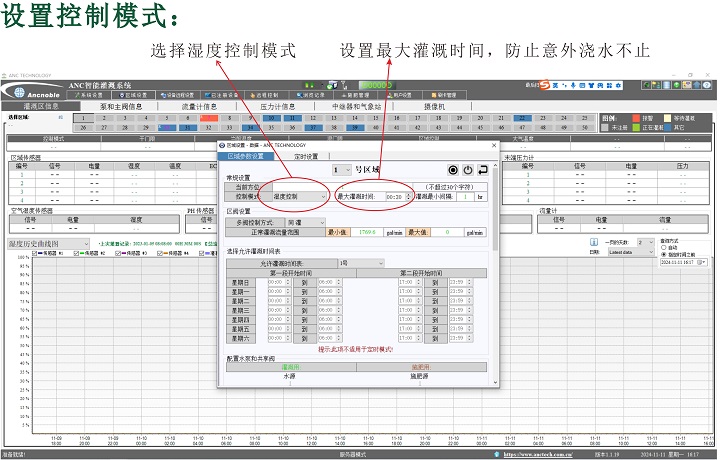

2)土壤湿度模式:自动维持土壤湿度在设定范围，可预设最长灌溉时间，且会根据季节自
动调节灌溉。
3)温度控制模式。
4)流量控制模式。
5)液位控制模式。

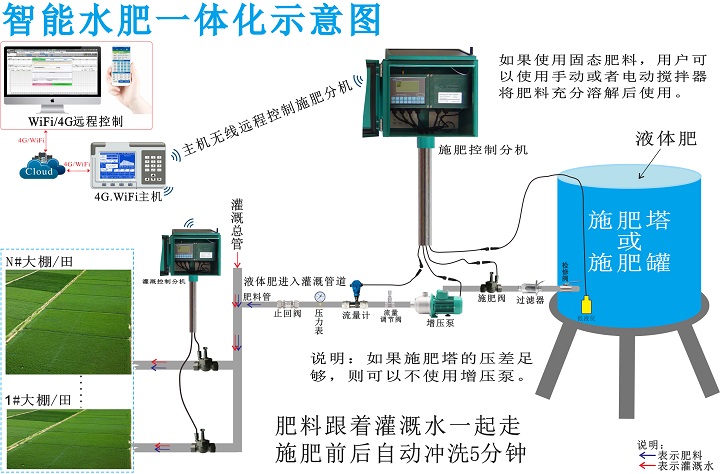

3. 灵活水肥管理：支持自动、半自动、手动三种施肥模式，水肥通过同一灌溉管道输
送，实现一体化精准供给。

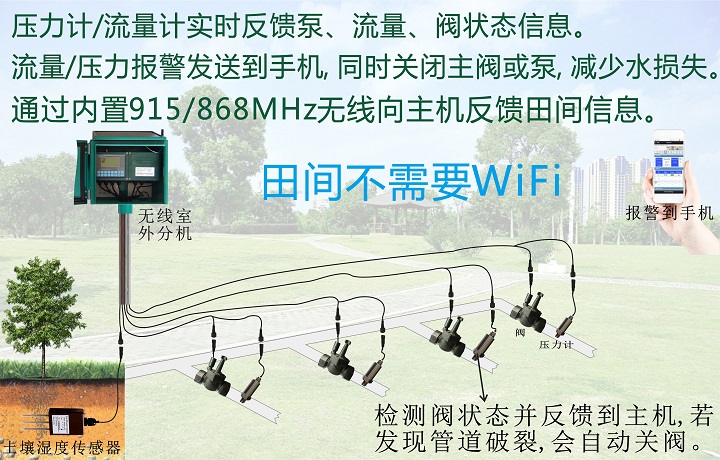

4. 实时压力监测：阀后端标配压力计，可实时检测阀门开关状态，同时快速排查管道漏
水、堵塞等异常问题。

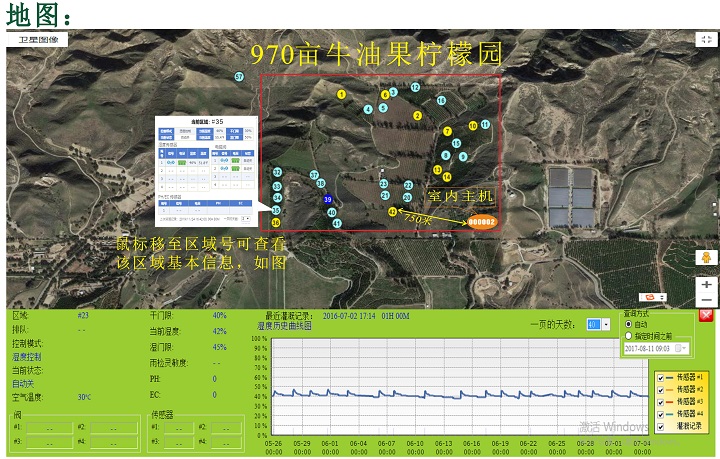

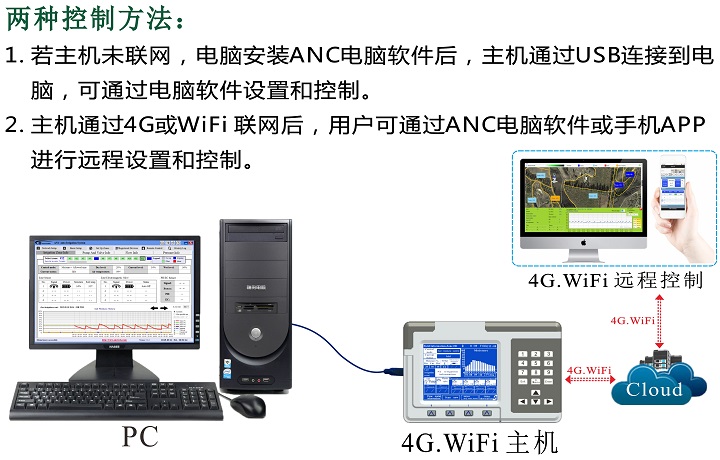

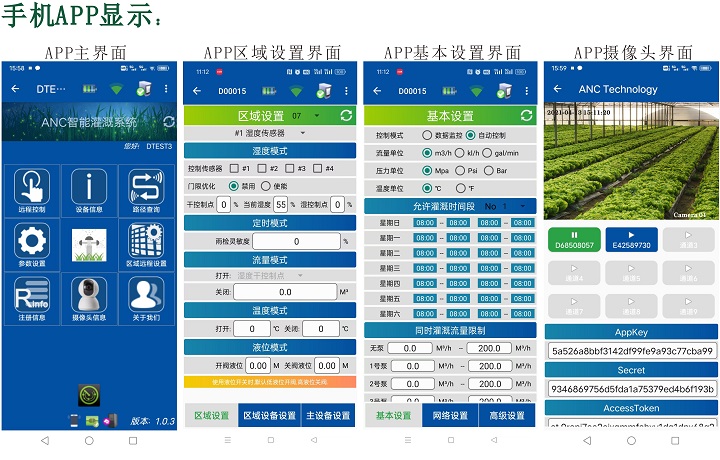

6. 远程监控控制：主机借助WiFi或4G网络上传所有数据至服务器，用户可通过手机、电
脑随时随地实现远程监控与操作。
7. 便捷田间部署：所有控制器默认太阳能供电（可选市电供电），无线通讯，田间无需
WiFi、通讯及电源线，安装灵活。
8. 科学施肥支撑：系统兼容EC/PH传感器，可检测多重土壤成分，为定制精准施肥方案
提供数据依据。

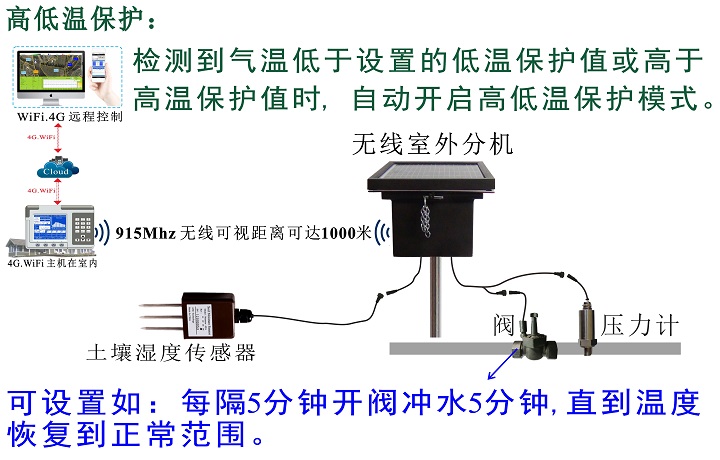

9. 进阶功能：具备智能报警、防冻预警、高低温保护、雨前节水等实用功能，同时支持
密码保护、ID设置与周期采样，兼顾安全性与数据连续性。
10. 数据追溯：自动记录并存储湿度历史、灌溉历史、报警历史等信息，支持用户随时
查看与下载，便于数据分析与管理。

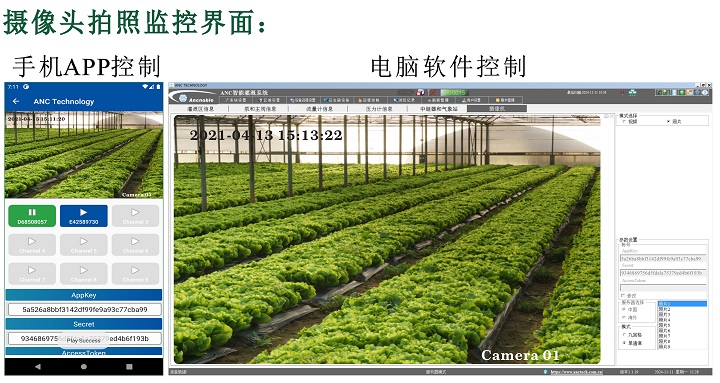

11.可视化监控：可选云台摄像头/照相机，实时监控田间灌溉或防盗。
12.支持大棚卷膜机的温度/定时控制，实现通风降温或防冻。

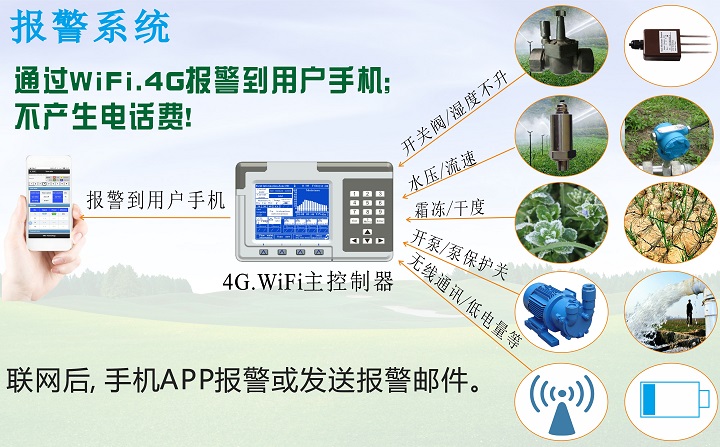

13.全面智能分析报警：覆盖开关阀、无线连接、流量、压力、防冻、低电量及电池寿命
等场景，异常情况实时提醒；支持流量对比报警，通过灌溉区流量范围与实时流量值分
析，精准识别异常。
14.更详细的报警系统信息请点击附件
系统报警查看。
1）监视系统所有无线设备，当检测到某设备连续10次无线通讯都失败，报警。
2）监视系统所有无线设备电量，当检测到某设备电池电量空格，报警。
3）长时间检测不到太阳板充电信号，报警；或能检测到充电信号，但是检测到电池充电非常慢，很难充饱，经过几个检测周期检测验证都相同，报警。
4）通过检测晚上的放电周期，若发现电池电量下降明显过快，经过几个周期检测验证结果都相同，报警。
5）开阀后，延时等待压力稳定，通过检测阀后面的安装的压力计读值，开阀后压力值超过设定的关阀压力范围，视作开阀成功，否则认为开阀失败，报警。
6）关阀后，延时等待压力稳定，通过检测阀后面的安装的压力计读值，关阀后压力值没有降到设定的关阀压力范围或以下，认为关阀失败，报警。
7）开阀浇水期间，每分钟检测一次阀后端压力计的压力值，若连续3次检测值都小于设置的正常开阀范围，认为阀后端有漏水，锁住关状态并报警，锁住关后需远程撤销或现场撤销才能再控制阀。
8）监控所有区域状态，从不浇水到自动浇水，短信提醒该区域开始浇水。
9）保护泵的传感器有3种，分别是：液位开关、流量传感器、压力传感器，开泵期间通过检测这些传感器参数，和设置的正常范围比较，超出正常范围，强制关泵并锁住关状态和报警，锁住关后需远程撤销或现场撤销才能再控制泵。
10）通过分析区域的最近的灌溉历史和对应的湿度历史，若发现不满足干门限的自动浇水记录，认为是异常浇水。
11）a，分析区域的湿度历史，若多次出现土壤湿度历史值土壤达到最大值，则为分机读土壤湿度传感器失败。
b，通过分析区域的湿度历史，分析出湿度值属于突然直线下降的历史，正常情况应该是逐渐下降。
c, 获取最近3次连续的灌溉历史，以此为时间段，分析此段时间对应的湿度历史数据，若无上升曲线，则非正常
12）监控系统安装的区域流量计和主流量计，并和用户设置的正常工作流率范围比较，若超出范围，报警。
13）监控系统安装的区域末端压力计和主压力计，并和用户设置的正常工作压力范围比较，若超出范围，报警。
14）监控到24小时内无主机连接服务器，报警。
15）查用户的服务期限日期，到期前1个月周发一次服务即将到期提醒。
16）当区域湿度等于或低于该区设置的干门限值超过两小时,报警。

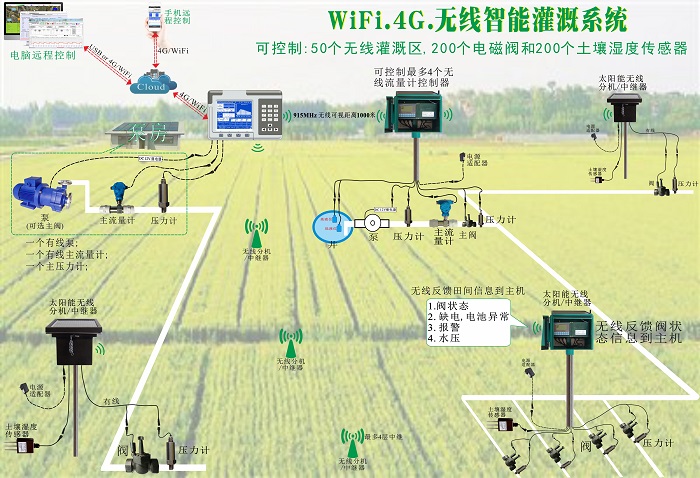

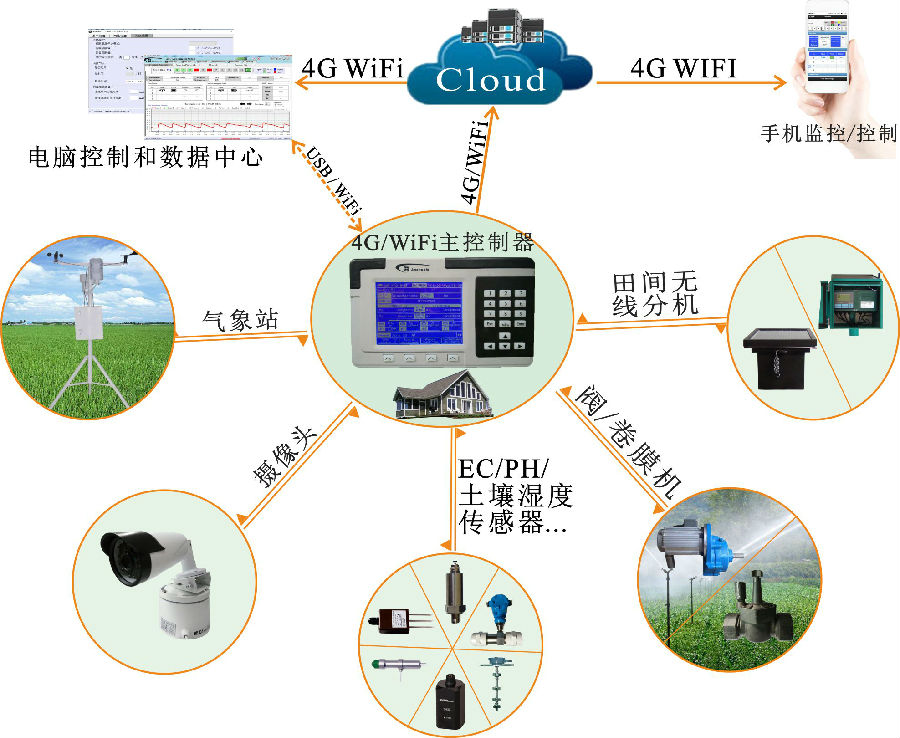

控制&通讯示意图：
太阳能无线田间控制器选择：
| 型号 | 图片 | 描述 | |
|---|---|---|---|
SpanelC-01 【太阳能充电控制系统】 |
| GG-002C/D主机室外太阳能供电系统，为主机提供电源。 电池参数: 12V/20Ah; 类型:铅酸蓄电池。 开路电压:21.6V; 短路电流:2.45A。 | |
| 1MS1V-3-Solar |
| 太阳能无线室外分机/中继器，可控制： 1个土壤湿度传感器； 1个1-3寸阀带压力计，压力计用于检测阀开关是否正常，分析并报警； 太阳能配10*2300mAh AA可充电镍氢电池（电池不含在产品内）供电或12VDC/2A电源供电。 天线外置，匹配GG-002D主机工作。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 配合ANC品牌的AC阀继电器盒可控制24V AC阀。 | |
| 1MS1V-4-Solar |  | 太阳能无线室外分机/中继器，可控制： 1个土壤湿度传感器； 1个1-3寸阀带压力计，压力计用于检测阀开关是否正常，分析并报警； 太阳能配10*2300mAh AA可充电镍氢电池（电池不含在产品内）供电或12VDC/2A电源供电。 可选择内置或外置天线，匹配GG-002D主机工作。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 配合ANC品牌的AC阀继电器盒可控制24V AC阀。 | |
| FMP-2-Solar-MB |
| 太阳能无线室外流量计控制器分机/中继器，可控制： 1个泵； 1个1-4寸主流量计，用于保护泵； 1个主压力计，用于保护泵； 1组高低液位开关，防止泵空抽； 1个主阀带压力计，压力计用于检测阀开关是否正常，分析并报警； 太阳能配10*2300mAh AA可充电镍氢电池（电池不含在产品内）供电或12VDC/2A电源供电。 外置天线，匹配GG-002D主机工作。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 配合ANC品牌的AC阀继电器盒可控制24V AC阀。 | |
| 4MS-3-Solar |
| 太阳能无线传感器室外分机/中继器，可控制： 4个土壤湿度传感器； 外置天线，匹配GG-002D主机工作。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 太阳能配10*2300mAh AA可充电镍氢电池（电池不含在产品内）供电或12VDC/2A电源供电。 | |
| MS4V-3-Solar-MB |
| 太阳能无线室外分机/中继器，可控制： 1个土壤湿度传感器； 4个1-3寸阀带力计，压力计用于检测阀开关是否正常，分析并报警； 太阳能配10*2300mAh AA可充电镍氢电池（电池不含在产品内）供电或12VDC/2A电源供电。 外置天线，匹配GG-002D主机工作。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 配合ANC品牌的AC阀继电器盒可控制24V AC阀。 | |
MSV-3-Solar |
| 可控制：1个土壤湿度传感器 1个脉冲电磁阀 1个压力检测 太阳能供电，使用7.2V/2300mAh 可充电镍氢电池（电池含在产品内） 配合ANC品牌的AC阀继电器盒可控制24V AC阀。 | |
| 2MS1V-Solar | | 太阳能无线室外分机/中继器，可控制： 2个土壤湿度传感器； 1个1-3寸阀带压力计，压力计用于检测阀开关是否正常，分析并报警； 太阳能配10*2300mAh AA可充电镍氢电池（电池不含在产品内）供电或12VDC/2A电源供电。 外置天线，匹配GG-002D主机工作。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 配合ANC品牌的AC阀继电器盒可控制24V AC阀。 | |
| 2MS1F1PH1L1V-Solar-MB |
| 无线室外控制器/中继器，可控制： 2个土壤湿度传感器 1个流量计（三线脉冲型/两线脉冲型/两线电流型/霍尔传感器） 1个PH传感器 1个液位传感器（静压/超声波/液位开关） 1个1~3寸阀带压力计，压力计用于检测开关阀是否正常，报警并分析。 与主机之间的双向无线可视距离，中继后可达4000米。 太阳能供电，有LCD，外置天线，匹配GG-002D主机工作。 | |
| 2MS1F1PH1L1V-AC-MB |
| 无线室外控制器/中继器，可控制： 2个土壤湿度传感器 1个流量计（三线脉冲型/两线脉冲型/两线电流型/霍尔传感器） 1个PH传感器 1个液位传感器（静压/超声波/液位开关） 1个1~3寸阀带压力计，压力计用于检测开关阀是否正常，报警并分析。 与主机之间的双向无线可视距离，中继后可达4000米。 12VDC/2A电源供电，有LCD，外置天线，匹配GG-002D主机工作。 | |
| 2MS1F1P1LH1V-Solar-BLE-Cover |
| 无线室外控制器/中继器，可控制： 2个土壤湿度传感器 1个流量计（三线脉冲型/两线脉冲型/两线电流型/霍尔传感器） 1个PH传感器 1个液位传感器（静压/超声波/液位开关） 1个1~3寸电磁阀带压力计，压力计用于检测开关阀是否正常，分析并。 可选太阳能或12VDC/2A电源供电，无LCD，密封性良好，可装于阀箱内，外置天线，匹配GG-002D主机工作。 可手机蓝牙控制：直线可视距离小于等于70米。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 | |
| 2MS1F1P1LH1V-BLE |
| 无线室外控制器/中继器，可控制： 2个土壤湿度传感器 1个流量计（三线脉冲型/两线脉冲型/两线电流型/霍尔传感器） 1个PH传感器 1个液位传感器（静压/超声波/液位开关） 1个1~3寸电磁阀带压力计，压力计用于检测开关阀是否正常，分析并报警。 可选太阳能或12VDC/2A电源供电，无LCD，密封性良好，可装于阀箱内，外置天线，匹配GG-002D主机工作。 可手机蓝牙控制：直线可视距离小于等于70米。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 | |
| 1WL1PH1V-Solar-MB-2D |
| 太阳能无线室外分机/中继器，可控制： 1个液位计（静压型/超声波型/液位开关）； 1个PH计； 1个阀带压力计，压力计用于检测阀开关是否正常，分析并报警； 太阳能配10*2300mAh AA可充电镍氢电池（电池不含在产品内）供电或12VDC/2A电源供电。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 外置天线，可匹配GG-002D主机工作。 | |
| 1MS1V-Cover-BLE |  | 无线室外控制器/中继器，可控制： 1个1~3寸阀带压力计，压力计用于检测阀开关是否正常，分析并报警； 1个土壤湿度传感器； 准锂电池供电或太阳能配10*2300mAh AA可充电镍氢电池（电池不含在产品内）供电或12VDC/2A电源供电。 外置天线，无LCD密封性良好，可装于阀箱内，配GG-002D主机工作。 可手机蓝牙控制：直线可视距离小于等于70米。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 配合ANC品牌的AC阀继电器盒可控制24V AC阀。 | |
| WWS-1 |
| 无线气象站控制器/中继器，支持采集16 项环境要素： 大气环境：温度、湿度、气压、风向、风速、PM2.5、二氧化碳； 光照辐射：光照度、有效光合辐射(PAR)、总辐射； 水分状况：雨量、蒸发度、土壤湿度； 土壤参数：土壤温度、土壤EC值、土壤PH值； 通过RS485接口从气象站数据采集盒获取数据并无线传送到GG-002D主机。 太阳能配铅酸电池（产品不含电池）供电，无LCD，外置天线，匹配GG-002D主机工作。 与主机之间的双向无线通讯可视距离，中继后可达4000米。 | |
| Wireless Relay |
| 作为无线信号中继使用，不控制任何配件。 太阳能配10*2300mAh AA可充电镍氢电池（电池不含在产品内）供电或12VDC/2A电源供电。 外置天线，匹配GG-002D主机工作。 | |
| Ccable |
| 【GSM屏蔽延长线】线长1.5米，两头带接头。 | ￥13.6
|
| Dcable |
| 【USB驱动线】线长1米 | ￥13.6
|
| Antenna-04 |
| 【915天线】 | ￥10.0
|
| Antenna-05 |
| 【4G天线】 | ￥23.0
|
